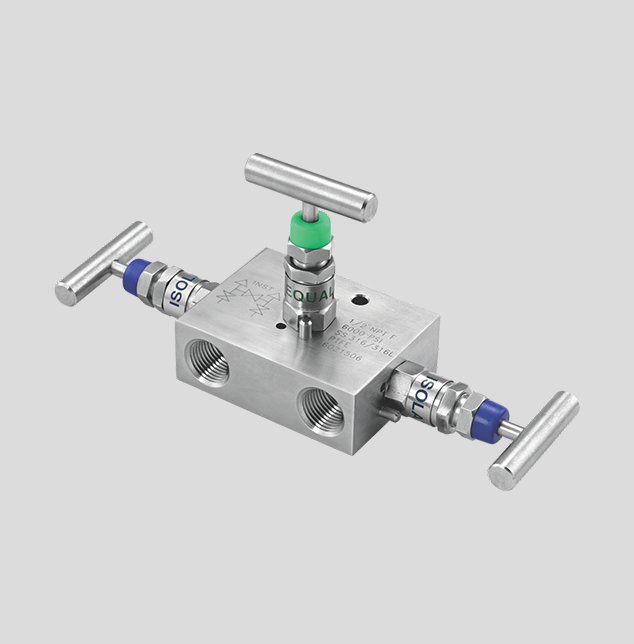

Manifold Valve – A 3VM R
Estes manifolds são geralmente utilizados em aplicações de pressão diferencial com manômetros, pressostatos e transmissores de pressão. Eles são equipados com duas válvulas de isolamento e uma válvula de equalização.
As conexões padrão são ½” NPTF. Uma conexão de dreno de ¼” NPT está disponível como opcional. Os diferentes modelos estão disponíveis conforme descrito abaixo.
- Maximum working pressure:413 bar / 6000 PSI at 100°C
- Material:316 SS / 316L SS / 304 SS / Carbon Steel
- Gland Packing:PTFE / Graphite
- Standard process connection:½” NPT F
- Standard instruments connection½” NPT F
- Weight:1.50 kg
- MOC in accordance with NACE MRO175 is available on request.
- Monel, Inconel, Hastelloy, Duplex Steel are also available on request.
- Valves for 10000 PSI working pressure are also available.

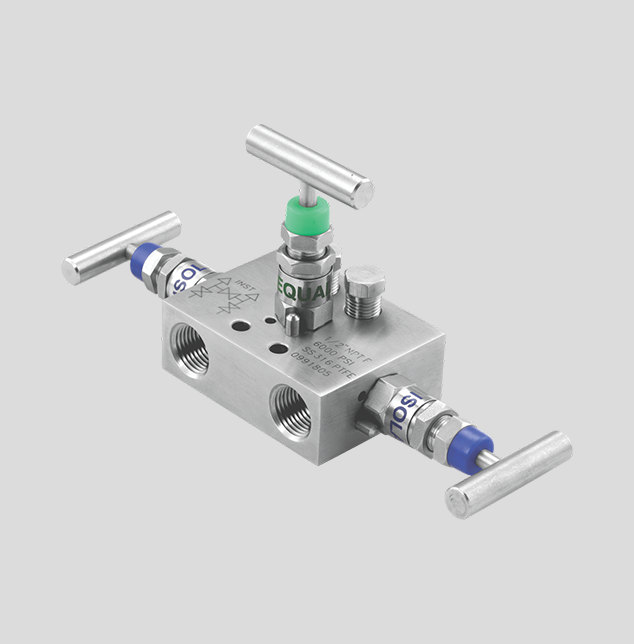

Manifold Valve – A 3VM R V 1
Estes manifolds são geralmente utilizados em aplicações de pressão diferencial com manômetros, pressostatos e transmissores de pressão. Eles são equipados com duas válvulas de isolamento e uma válvula de equalização.
As conexões padrão são ½” NPTF. Uma conexão de dreno de ¼” NPT está disponível como opcional. Os diferentes modelos estão disponíveis conforme descrito abaixo.
- Maximum working pressure:413 bar / 6000 PSI at 100°C
- Material:316 SS / 316L SS / 304 SS / Carbon Steel
- Gland Packing:PTFE / Graphite
- Standard process connection:½” NPT F
- Standard instruments connection:½” NPT F
- Drain:¼” NPT F (Supplied with ¼” NPT blind plug)
- Weight:1.56 kg
- MOC in accordance with NACE MRO175 is available on request.
- Monel, Inconel, Hastelloy, Duplex Steel are also available on request.
- Valves for 10000 PSI working pressure are also available.

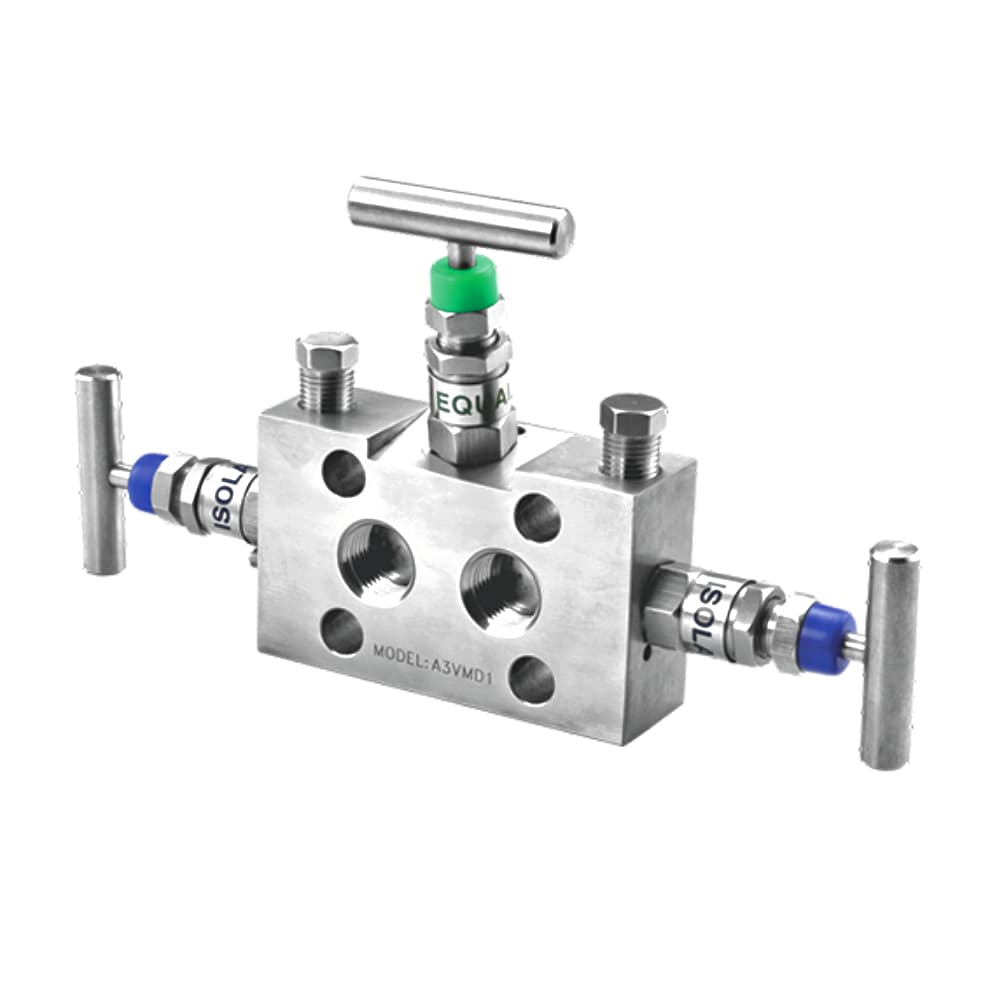

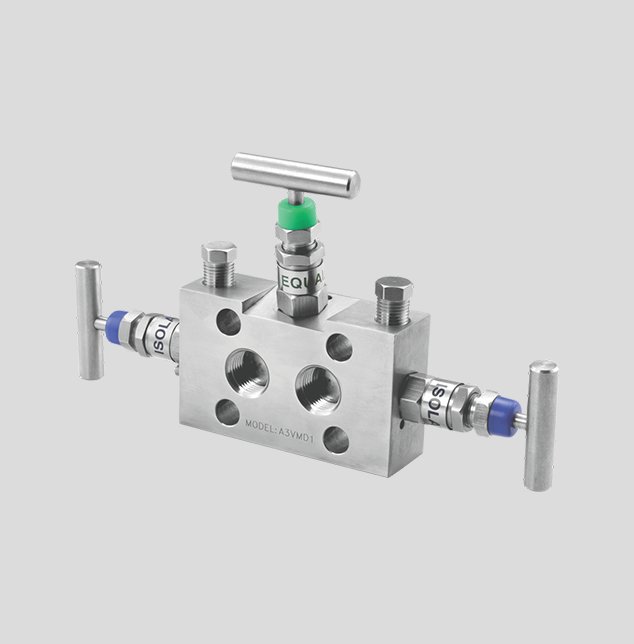

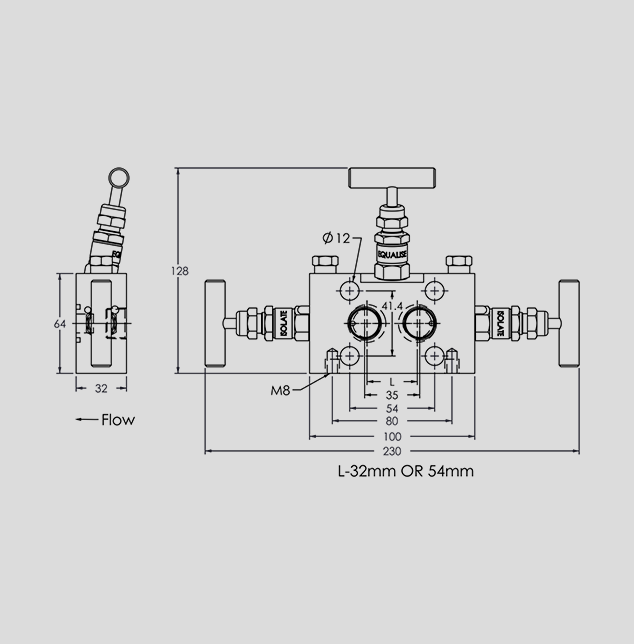

Manifold Valve – A 3VM D 1
Estes manifolds podem ser montados diretamente em transmissores com conexões de centro a centro de 54 mm ou 32 mm. A entrada é do tipo ½” NPT fêmea ou flangeada.
O conjunto inclui duas válvulas de bloqueio e uma válvula de equalização, com a opção de uma conexão de dreno de ¼” NPT fêmea. Essas válvulas são utilizadas principalmente com transmissores de pressão diferencial (DP). Estão disponíveis diversas opções, conforme ilustrado.
- Maximum working pressure:413 bar / 6000 PSI at 100°C
- Material:316 SS / 316L SS / 304 SS / Carbon Steel
- Gland Packing:PTFE / Graphite
- Standard process connection:½” NPT F
- Standard instruments connection:Flanged
- Drain:¼” NPT F (Supplied with ¼” NPT blind plug)
- Weight:2.00 kg
- MOC in accordance with NACE MRO175 is available on request.
- Monel, Inconel, Hastelloy, Duplex Steel are also available on request.
- Valves for 10000 PSI working pressure are also available.

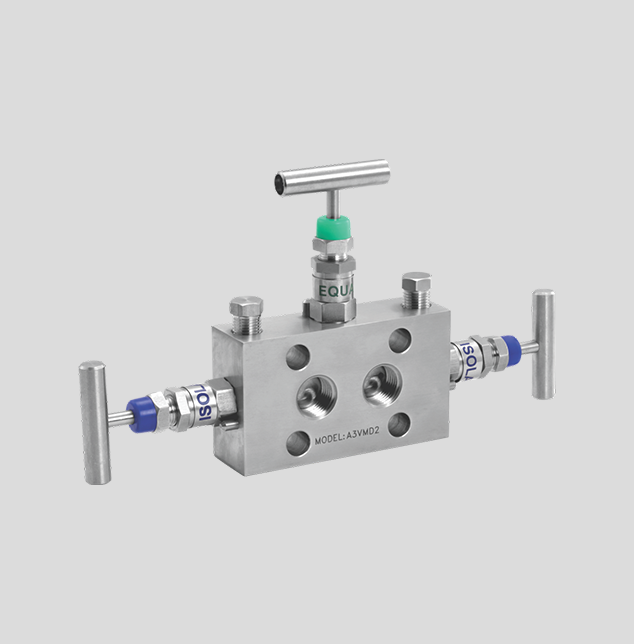

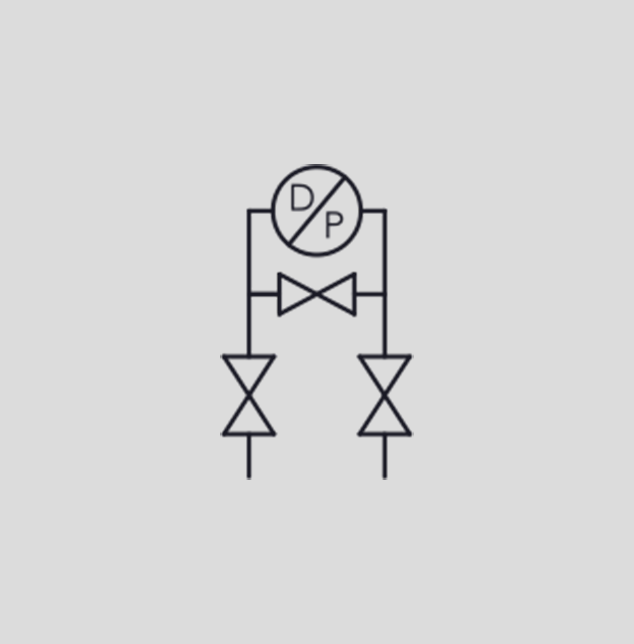

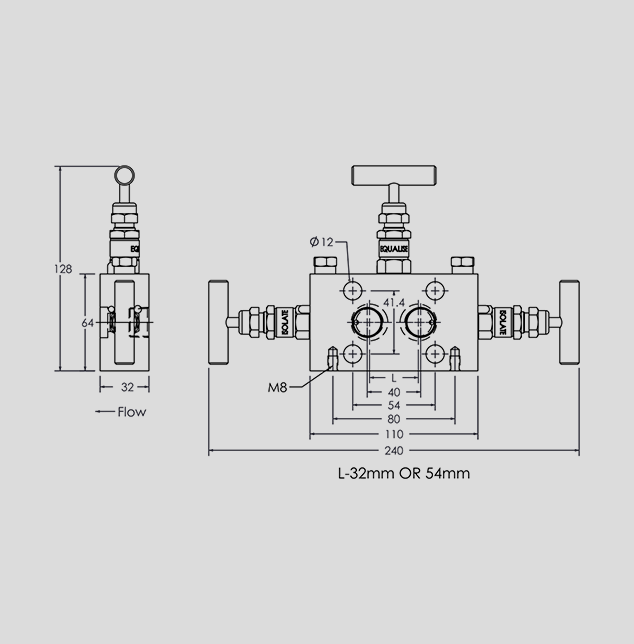

Manifold Valve – A 3VM D 2
Estes manifolds podem ser montados diretamente em transmissores com conexões de centro a centro de 54 mm ou 32 mm. A entrada é do tipo ½” NPT fêmea ou flangeada.
O conjunto inclui duas válvulas de bloqueio e uma válvula de equalização, com a opção de uma conexão de dreno de ¼” NPT fêmea. Essas válvulas são utilizadas principalmente com transmissores de pressão diferencial (DP). Estão disponíveis diversas opções, conforme ilustrado.
- Peso: 2.00 kg

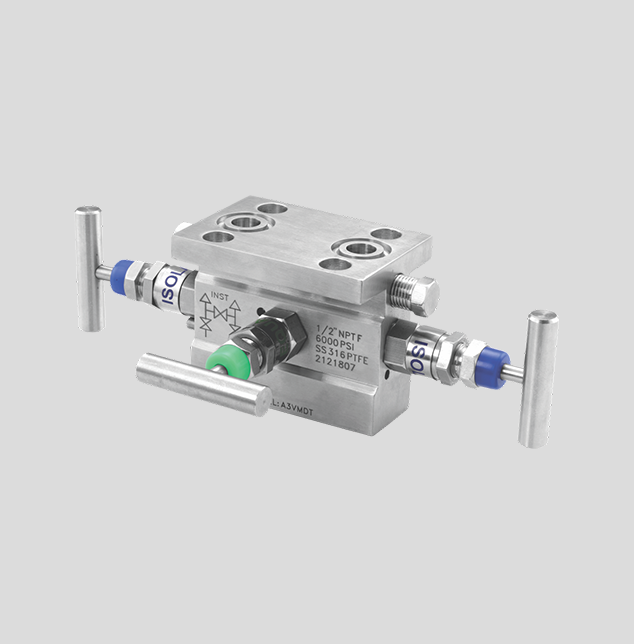

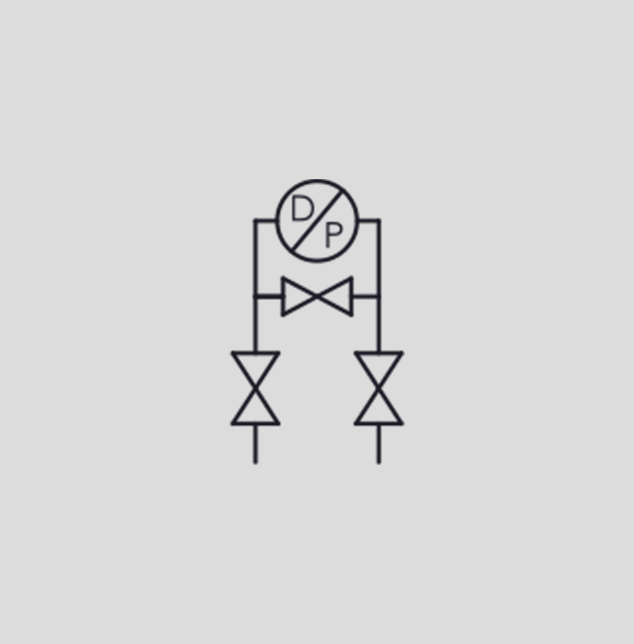

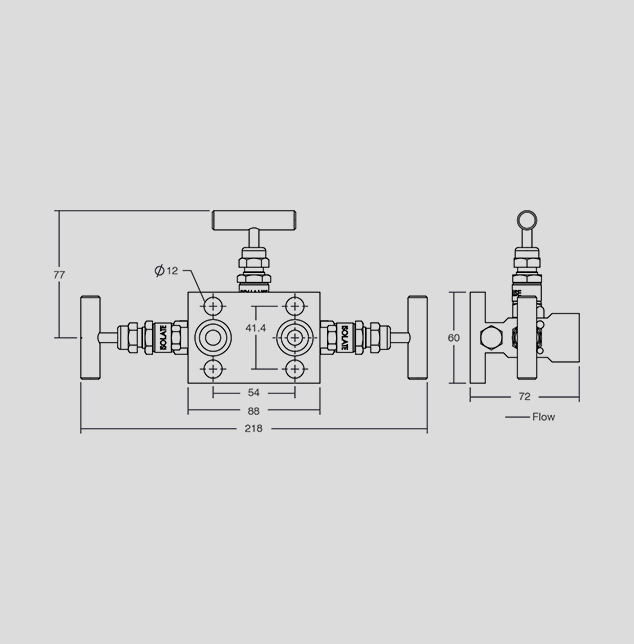

Manifold Valve – A 3VM DT
Estes manifolds podem ser montados diretamente em transmissores com conexões de centro a centro de 54 mm ou 32 mm. A entrada é do tipo ½” NPT fêmea ou flangeada.
O conjunto inclui duas válvulas de bloqueio e uma válvula de equalização, com a opção de uma conexão de dreno de ¼” NPT fêmea. Essas válvulas são utilizadas principalmente com transmissores de pressão diferencial (DP). Estão disponíveis diversas opções, conforme ilustrado.
- xxx

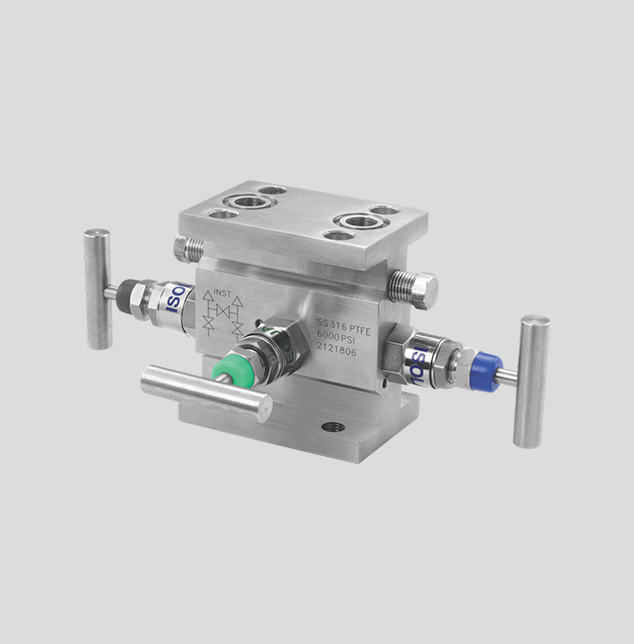

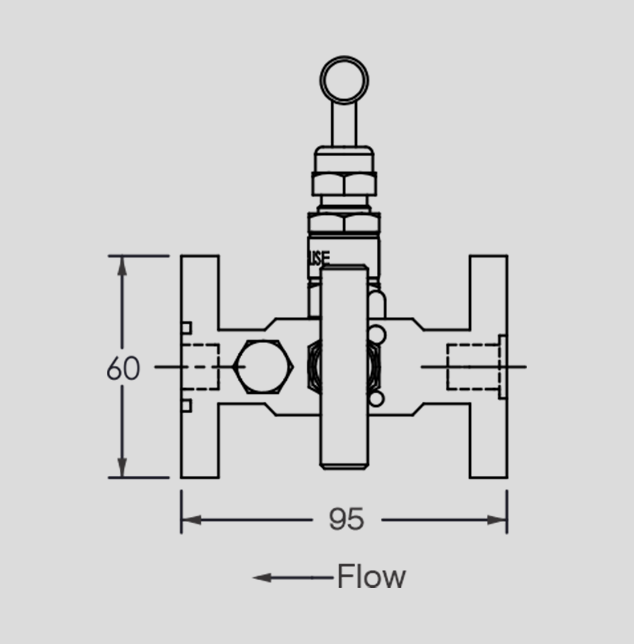

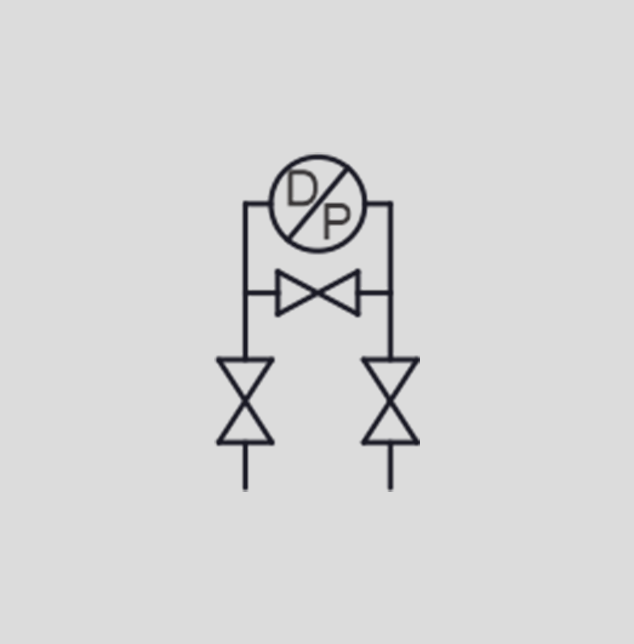

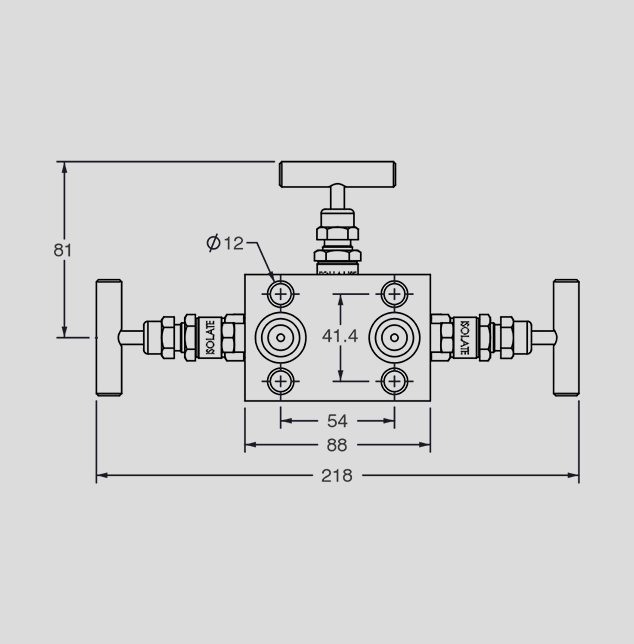

Manifold Valve – A 3VM DH
Estes manifolds podem ser montados diretamente em transmissores com conexões de centro a centro de 54 mm ou 32 mm. A entrada é do tipo ½” NPT fêmea ou flangeada.
O conjunto inclui duas válvulas de bloqueio e uma válvula de equalização, com a opção de uma conexão de dreno de ¼” NPT fêmea. Essas válvulas são utilizadas principalmente com transmissores de pressão diferencial (DP). Estão disponíveis diversas opções, conforme ilustrado.
- Maximum working pressure:
- 413 bar / 6000 PSI at 100°C
- Material:
- 316 SS / 316L SS / 304 SS / Carbon Steel
- Gland Packing:
- PTFE / Graphite
- Standard process connection:
- Flanged
- Standard instruments connection:
- Flanged
- Drain:
- ¼” NPT F (Supplied with ¼” NPT blind plug)
- Weight:
- 2.56 kg
- MOC in accordance with NACE MRO175 is available on request.
- Monel, Inconel, Hastelloy, Duplex Steel are also available on request.
- Valves for 10000 PSI working pressure are also available.

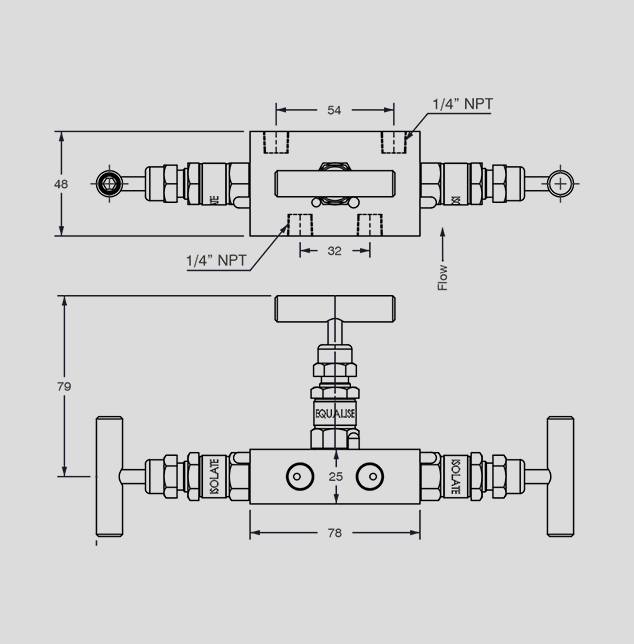

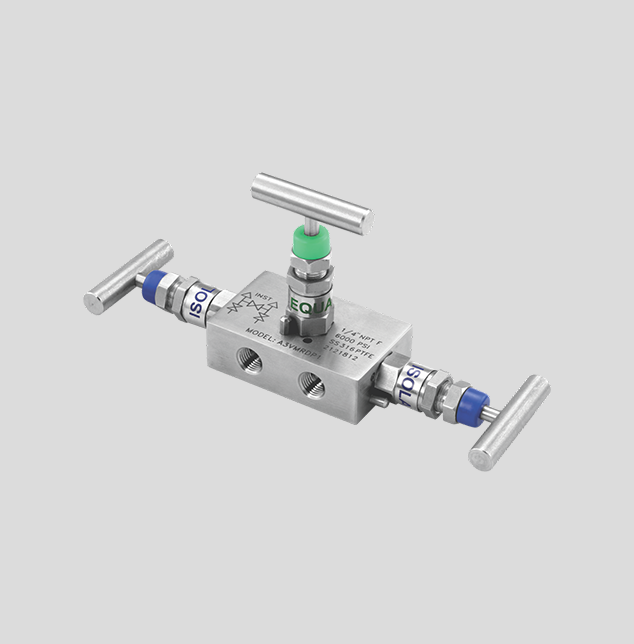

Manifold Valve – A 3VM R DP 1
- Maximum working pressure:
- 413 bar / 6000 PSI at 100°C
- Material:
- 316 SS / 316L SS / 304 SS / Carbon Steel
- Gland Packing:
- PTFE / Graphite
- Standard process connection:
- ¼” NPT F
- Standard instruments connection
- ¼” NPT F
- Weight
- 1.00 kg
- MOC in accordance with NACE MRO175 is available on request.
- Monel, Inconel, Hastelloy, Duplex Steel are also available on request.
- Valves for 10000 PSI working pressure are also available.

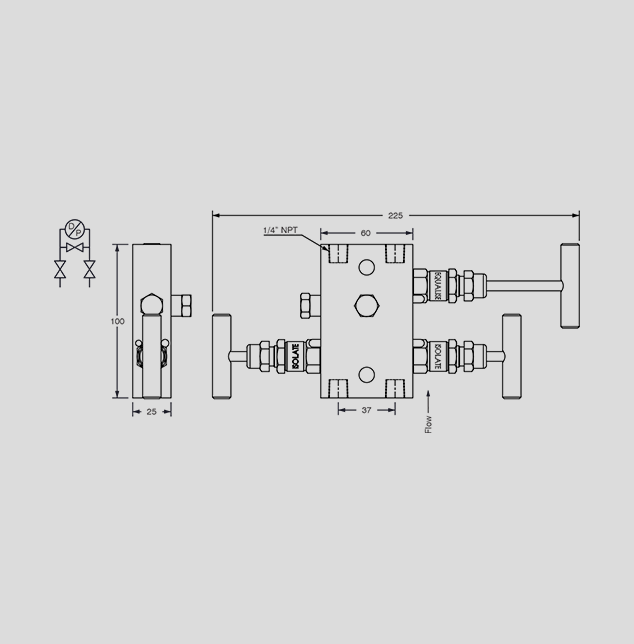

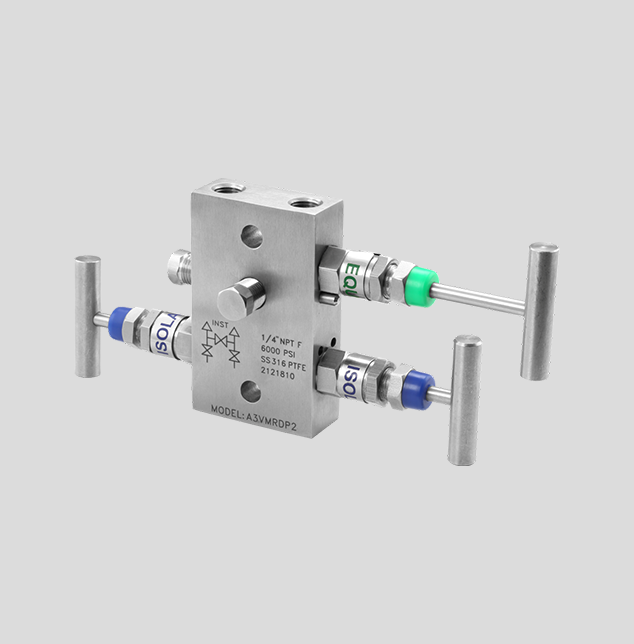

Manifold Valve – A 3VM R DP 2
- Peso: 1.40Kg

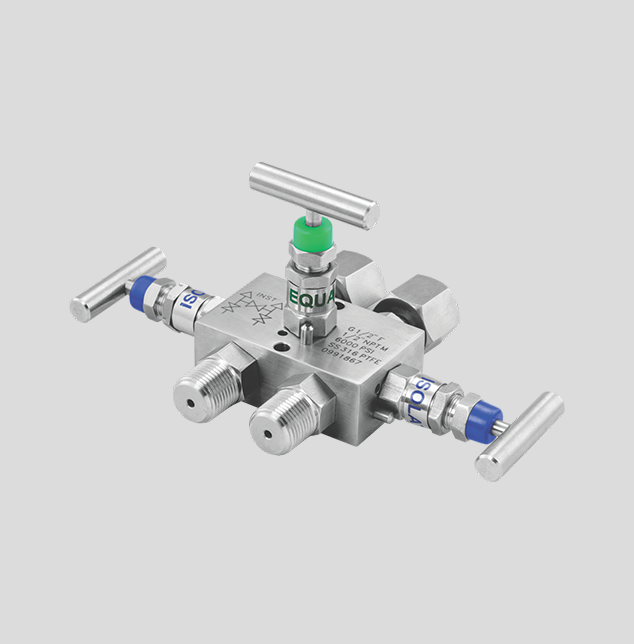

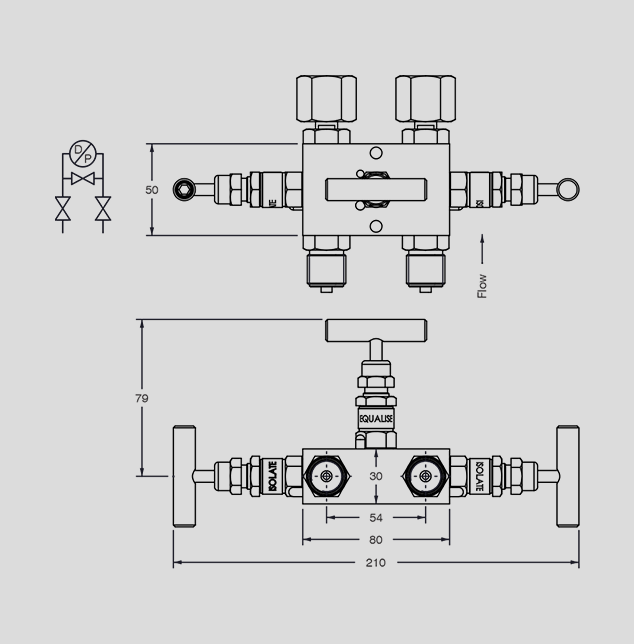

Manifold Valve – A 3VM R DP 3
- Maximum working pressure:
- 413 bar / 6000 PSI at 100°C
- Material:
- 316 SS / 316L SS / 304 SS / Carbon Steel
- Gland Packing:
- PTFE / Graphite
- Standard process connection:
- G ½” M or ½” NPT M
- Standard instruments connection:
- G ½” F Swivel
- Weight:
- 1.90 kg
- MOC in accordance with NACE MRO175 is available on request.
- Monel, Inconel, Hastelloy, Duplex Steel are also available on request.
- Valves for 10000 PSI working pressure are also available.
