Aplicações
- Geração de energia
- Produção de óleo e refino
- Tratamento e distribuição de água
- Processamento e transmissão de gases
- Indústria química e petroquímica
Características especiais
- Apropriado para medição de vazão de líquido, gás e vapor
- Precisão ≤ ±0,5 % da vazão real
- Repetibilidade da medição 0,1 %
- Menor perda de pressão na família de elementos de fluxo primário
- A calibração pode ser realizada se necessário
Descrição
Recuperação de alta pressão e baixos requisitos a montante e a jusante

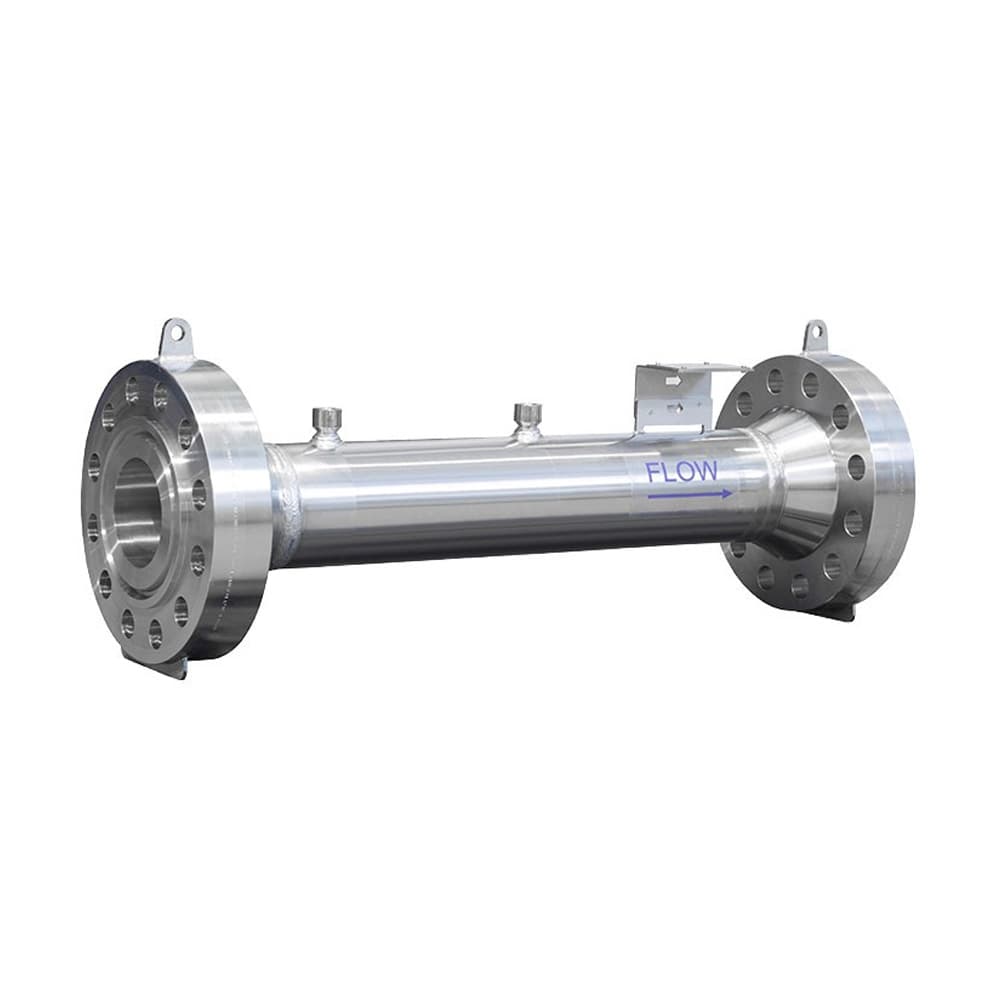

Os tubos Venturi são confiáveis, fáceis de usar e de baixa manutenção. Os tubos Venturi são particularmente adequados para a medição de líquidos e gases limpos.As principais vantagens de um tubo Venturi sobre outros medidores de vazão de pressão diferencial são a maior recuperação de pressão e os menores requisitos de tubulação a montante e a jusante.No lado a montante, o instrumento consiste em um bocal decrescente gradativamente, através do qual o meio em uma tubulação é acelerado. O lado a jusante é uma seção difusora que aumenta gradualmente, o que permite uma recuperação de alta pressão.
Medição de vazão com baixas pressões diferenciais
Devido ao fato de que a maior parte da pressão de saída é recuperada, o tubo Venturi é particularmente adequado para medição em sistemas com baixo diferencial de pressão.Graças à baixa perda de pressão, o custo de bombeamento do meio pode ser reduzido ao mínimo.
