Para indicadores de nível de bypass
Aplicações
- Sensor para medição contínua de nível de líquidos em indicadores de nível bypass
- Indústria química, petroquímica, gás natural, offshore, construção naval, construção de máquinas, equipamentos de geração de energia, usinas de energia
- Tratamento de água de processo e água potável, indústria de alimentos e bebidas, indústria farmacêutica
Características especiais
- É possível a instalação de transmissores montados na cabeça na caixa de conexão
- Grande variedade de diferentes conexões elétricas, conexões de processo, materiais e separações de contato
- Transmissores montados em cabeçote programáveis e configuráveis para 4 … 20 mA, HART® , PROFIBUS® Sinais de campo PA ou FOUNDATION™ Fieldbus
- Versões protegidas contra explosão
- A temperatura varia de -100 … +350 °C
Descrição

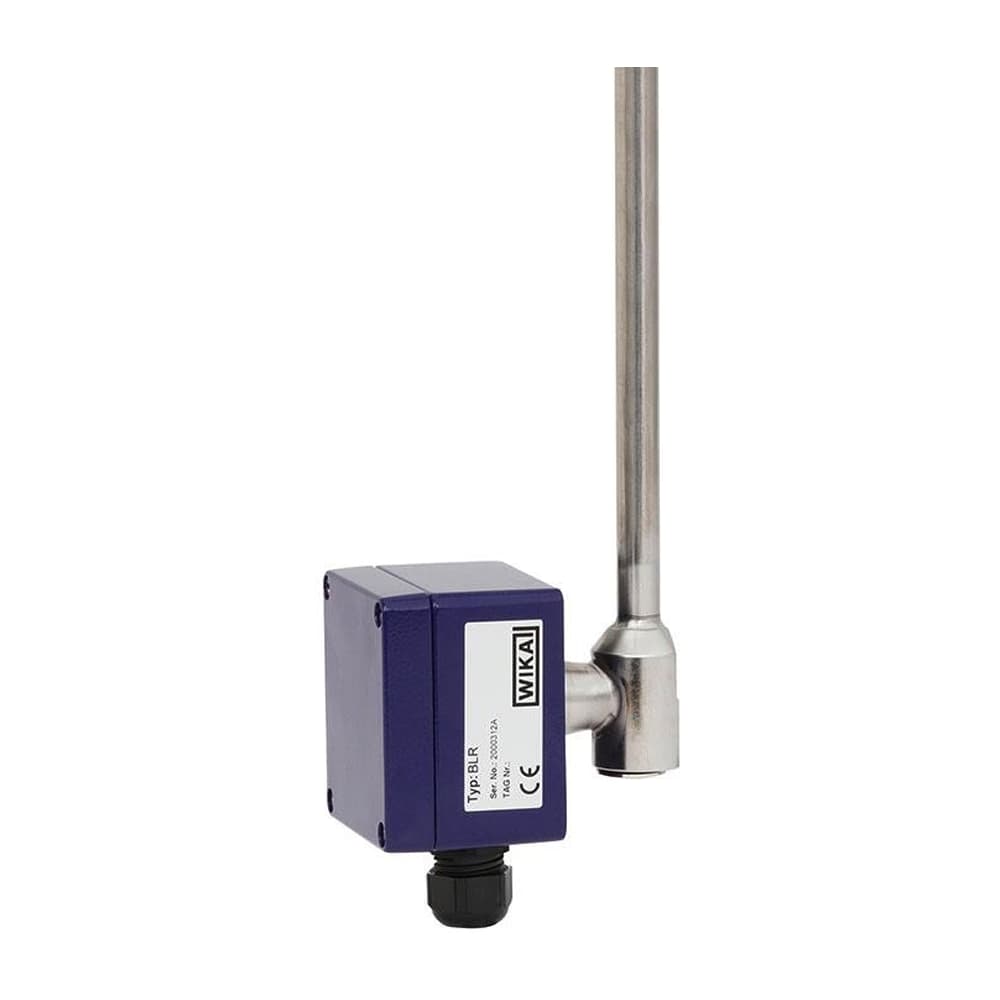

Os sensores reed modelo BLR são usados para monitoramento contínuo e registro do nível de líquido em conexão com transmissores. Eles funcionam segundo o princípio de flutuação com transmissão magnética (ímã permanente, reed switch e corrente de medição de resistência) em um circuito de potenciômetro de 3 fios. Um sistema magnético embutido na bóia aciona contatos reed, através das paredes da câmara de bypass e do tubo sensor, em uma cadeia de medição de resistência (potenciômetro). A voltagem de medição gerada com este processo é proporcional ao nível.
A cadeia de medição de resistência é composta por contatos reed e resistores soldados em uma placa de circuito impresso. Dependendo dos requisitos e do projeto, estão disponíveis diversas separações de contato diferentes de 5 a 18 mm. Para selecionar o sensor ideal (modelo do sensor, caixa de conexão, conexão elétrica, tubo do sensor (material e comprimento total), separação de contato, transmissor montado no cabeçote, faixa de medição, aprovação), oferecemos consultoria técnica relacionada à aplicação.
