Para indicadores de nível de bypass
Aplicações
- Transmissores para medição contínua de nível de líquidos em indicadores de nível bypass
- Indústrias químicas e petroquímicas, offshore
- Construção naval, construção de máquinas
- Equipamento de geração de energia, usinas de energia
- Indústrias farmacêuticas, alimentícias, de tratamento de água e de engenharia ambiental
Características especiais
- Medição contínua de nível na parte externa do bypass
- Tecnologia de 2 fios 4 … 20 mA
- Saída do valor medido via interface digital e um valor medido selecionável como sinal analógico
- Caixa de aço inoxidável (display de vidro)
- Instrumento de medição de nível magnetostritivo com alta resolução

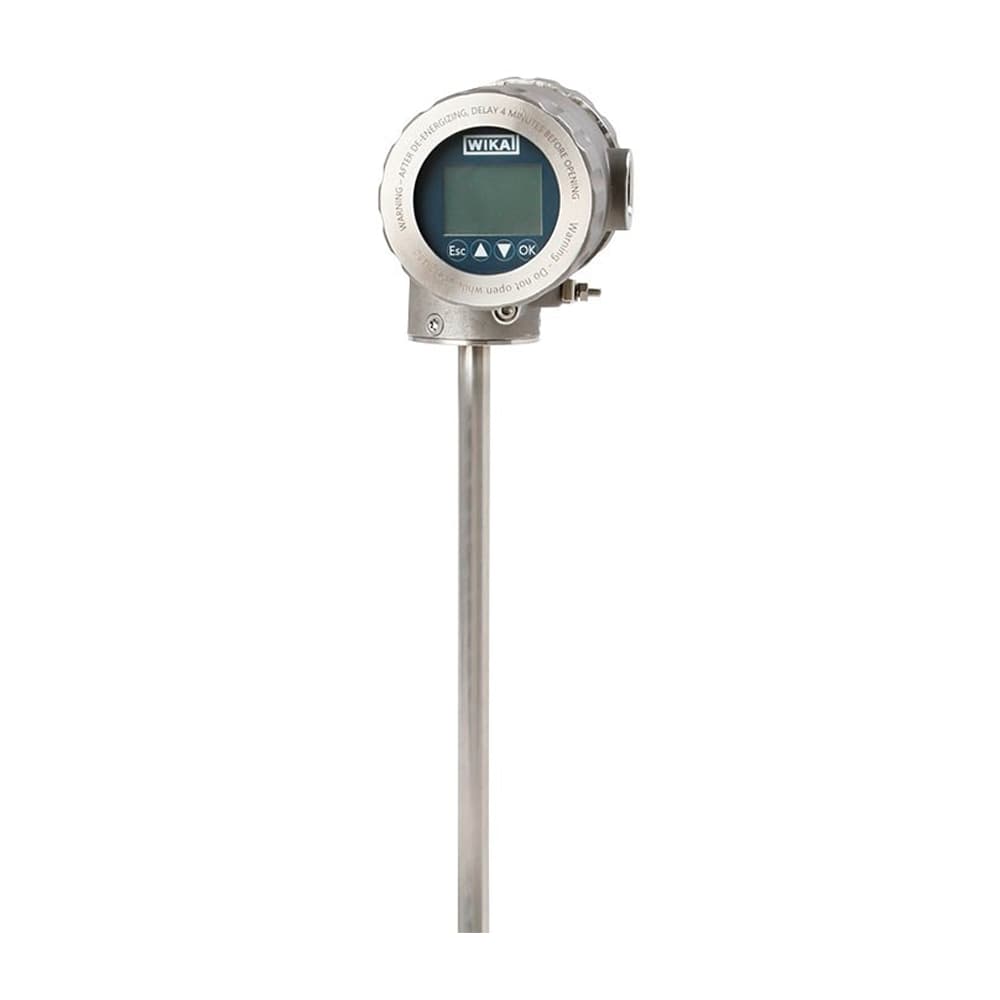

Descrição
Transmissores de nível com princípio de medição magnetostritivo de alta resolução são usados para medição contínua de nível de líquidos e baseiam-se na determinação da posição de um flutuador magnético seguindo o princípio magnetostritivo. Os transmissores de nível são montados na parte externa de um indicador de nível de bypass.
O processo de medição é acionado por um impulso de corrente. Esta corrente produz um campo magnético circular ao longo de um fio feito de material magnetostritivo, que é mantido sob tensão dentro do tubo sensor. No ponto a ser medido (nível do líquido) existe um flutuador cilíndrico com ímãs permanentes atuando como transdutor de posição, cujas linhas de campo correm perpendicularmente ao campo magnético de impulso.
Este campo magnético da bóia tensiona o fio. A superposição desses dois campos magnéticos desencadeia uma onda mecânica no fio. Isto é convertido em um sinal elétrico na extremidade do fio na caixa do sensor por um captador piezocerâmico.
O atraso de propagação medido permite que o ponto de origem da onda de torção mecânica e, portanto, a posição do flutuador, sejam determinados com alta precisão.
