Para ventilação e ar condicionado
Aplicações
- Medição de fluxo de ar em tubos de ventilação circulares
- Medição de fluxo de ar em dutos de ventilação retangulares
Características especiais
- Medição multiponto para cálculo da média para garantir alta precisão
- Adequado para baixas velocidades do ar até 1 m/s
- Muito fácil de instalar
- Disponível em duas versões
- Para tubos de ventilação circulares (versão R)
- Para dutos de ventilação retangulares (versão L)
Descrição

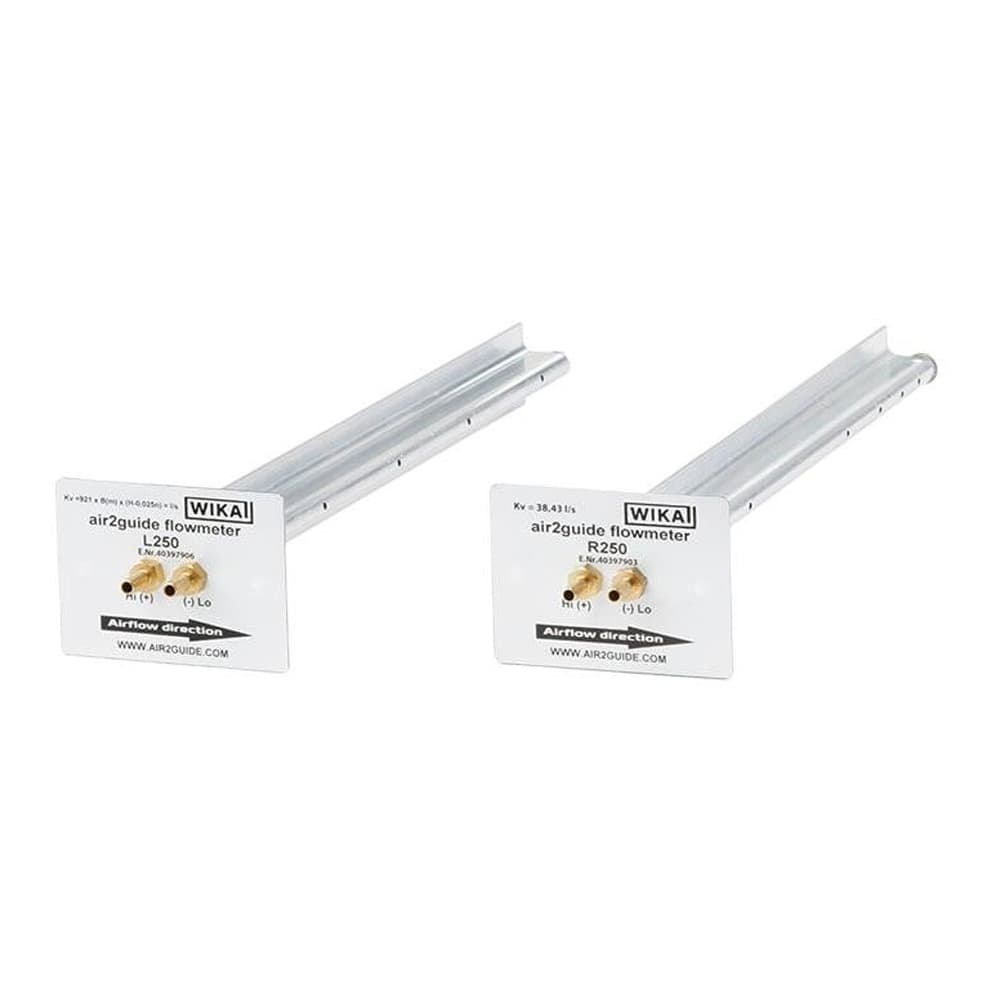

A sonda de medição modelo A2G-FM mede velocidades e fluxos de ar em sistemas de ventilação e ar condicionado. O design inteligente facilita a instalação em tubos e dutos de ventilação existentes.
A sonda de medição A2G-FM possui 4 … 12 aberturas (orifícios) em cada lado. As aberturas de pressão diferencial na parte frontal e traseira são separadas uma da outra por design e formam duas câmaras de pressão. O comprimento da sonda de medição determina o número de aberturas. De acordo com o método de pressão diferencial, uma sobrepressão dinâmica, a chamada pressão pitot, é criada na frente da sonda de medição. Dentro da sonda de medição, as pressões aplicadas às aberturas de pressão diferencial são calculadas e alimentadas através de conexões de mangueira separadas para o medidor de vazão volumétrico.
A função de média permite que a sonda corrija melhor os perfis de fluxo interferido, que ocorrem muitas vezes no ar rede de dutos e para medir o fluxo de ar com mais precisão em comparação com uma medição de ponto único. O formato exclusivo da sonda permite medições mesmo em velocidades de ar muito baixas, de até 1,0 m/s.
Em combinação com o modelo A2G-25 medidor de fluxo de ar, oferece ao usuário um equipamento de medição de fluxo de ar muito preciso e econômico.
Em conjunto com o modelo A2G-100 PID controlador, pode ser fornecido um controle de fluxo de ar altamente eficiente e facilmente ajustado para sistemas de ventilação e ar condicionado.
A sonda de medição está disponível em duas versões diferentes, dependendo dos requisitos e da situação de instalação. A versão R é utilizada para tubos de ventilação circulares e a versão L para dutos de ventilação retangulares.
