Para as indústrias química e petroquímica
Aplicações
- Indústria química/petroquímica, indústrias de petróleo/gás
- Para aplicações com teor de ácido fluorídrico
- Para aplicações Ex
- Para meios agressivos e críticos
- Medição de pressão/vácuo em tubulações ou vasos
Características especiais
- Sistema de diafragma duplo para garantir a separação do processo e do instrumento de medição de pressão
- Conexão de processo com flange para fornecer conexão roscada direta
- Design todo soldado com diafragma nivelado
- Partes molhadas de Hastelloy
Descrição
A combinação WIKA de selo diafragma, instrumento de medição de pressão e elemento de monitoramento é ideal para as tarefas de medição mais severas. O sistema pode suportar meios agressivos ou quentes.
O monitoramento patenteado do diafragma foi projetado especificamente para os mais altos requisitos de segurança nas indústrias química e petroquímica.
No sistema de diafragma duplo, um segundo diafragma interno no instrumento de medição de pressão garante a separação confiável do ambiente e do processo no caso de ruptura do diafragma. A função de medição de todo o sistema permanece irrestrita, mas deve ser substituída imediatamente.
A montagem do selo diafragma no instrumento de medição de pressão é feita como montagem direta como padrão. Um fluido dentro do sistema, que é explicitamente escolhido para se adequar à aplicação específica, transmite hidraulicamente a pressão ao instrumento de medição de pressão.

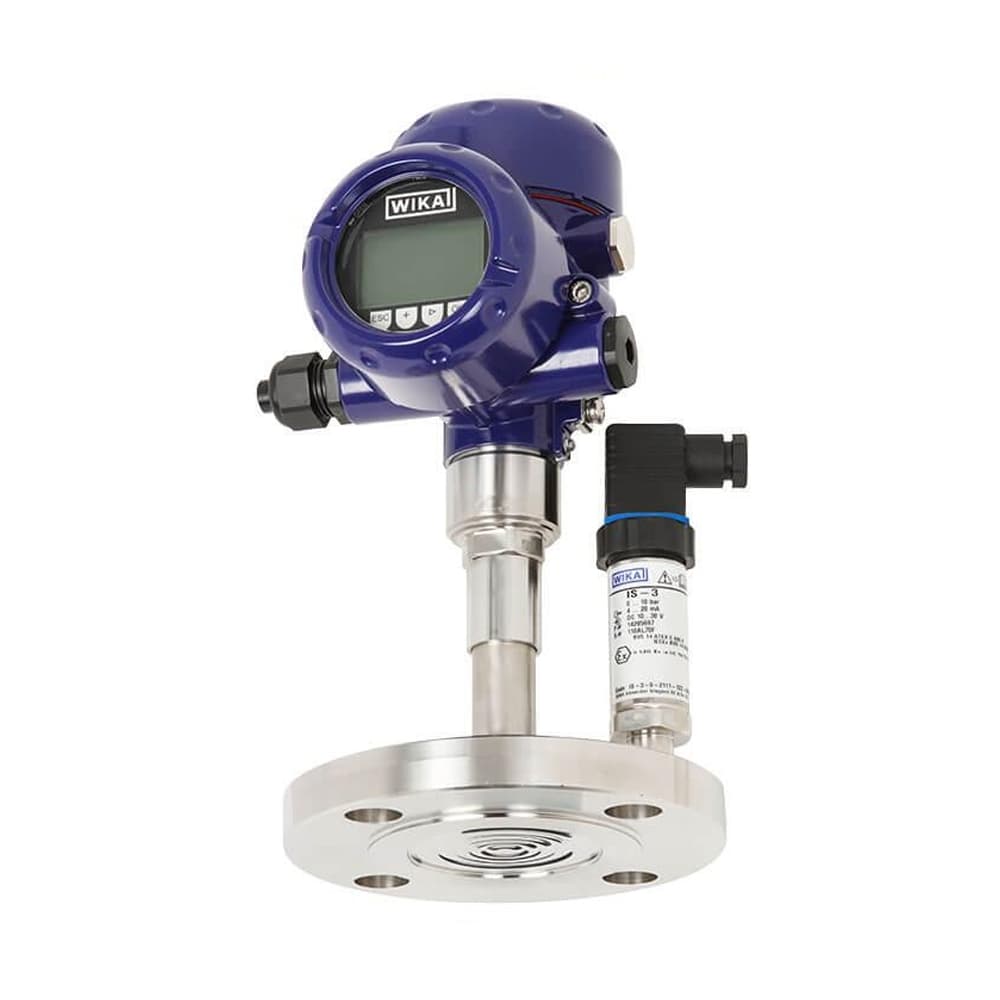

Sistemas de monitoramento de diafragma com modelo WIKA 990.27 os selos diafragma são usadas com sucesso em aplicações com conteúdo de ácido fluorídrico. O modelo DMS27 é um desenvolvimento patenteado da WIKA, veja, por exemplo. patente DE 19949831, e está sujeito a outras patentes pendentes, por ex. EUA 2018180505, DE 102016015447, CN 108240885.
