Tipo rosca com diafragma estendido, aplicações de ureia
Aplicações
- Meios agressivos, cristalizantes, corrosivos ou quentes
- Indústria de fertilizantes
- Aplicações de uréia
- Tubulações e vasos de paredes espessas ou isolados
Características especiais
- Selo diafragma roscado com diafragma soldado estendido
- Liga de aço especial para síntese de ureia
- Dimensões seguindo Snamprogetti® padrão
(Snamprogetti® é uma marca registrada da Saipem S.p.a.)
Descrição
Selos diafragma são usados para a proteção dos instrumentos de medição de pressão em aplicações com meios difíceis. Em sistemas de selo diafragma, o diafragma do selo diafragma efetua a separação do instrumento e do meio. A pressão é transmitida ao instrumento de medição através do fluido de preenchimento o qual está no interior do sistema de selo diafragma. Para a implementação de aplicações exigentes dos clientes, há uma ampla variedade de designs, materiais e fluidos de enchimento de sistemas disponíveis. Para obter mais informações técnicas sobre vedações diafragma e sistemas de selo diafragma, consulte IN 00.06 “Aplicação, princípio de funcionamento, designs”.

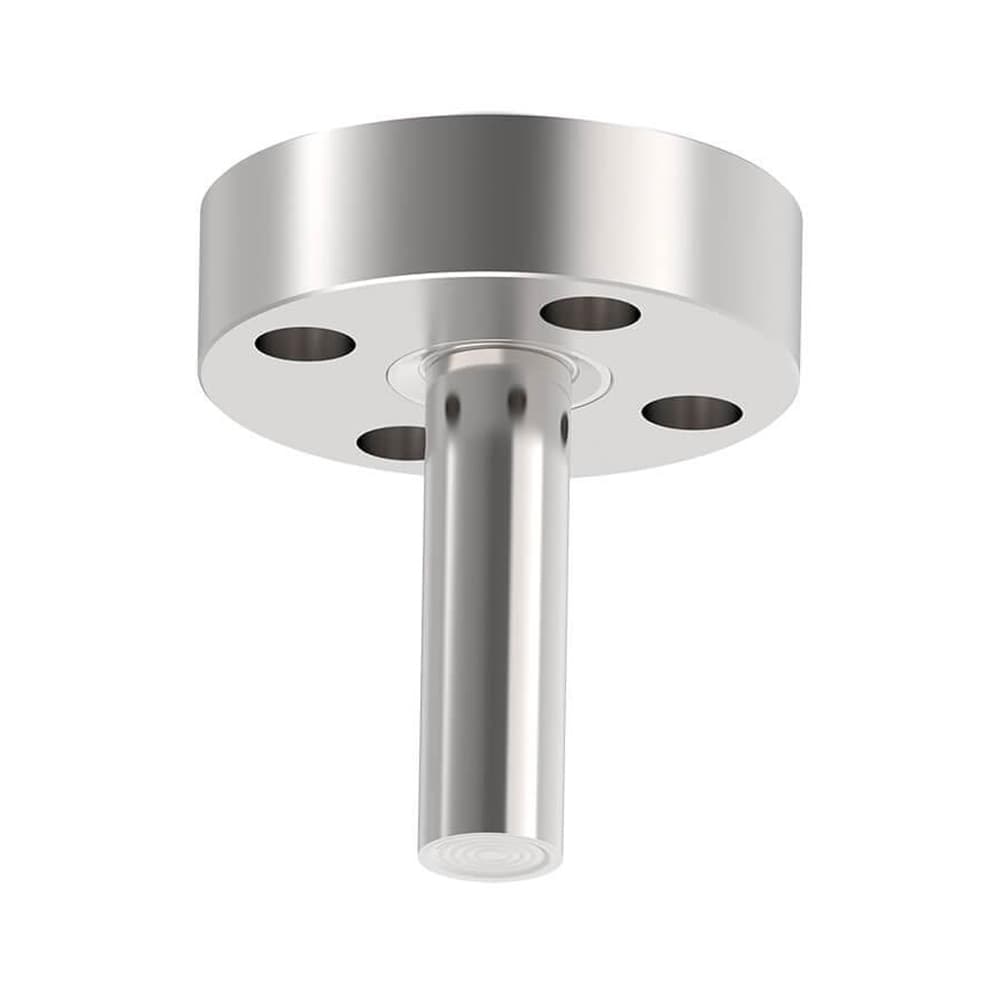

O selo diafragma modelo 990.49 foi projetado para ser parafusado em um flange roscado. Devido ao diafragma estendido, o selo diafragma pode ser usado em locais com paredes espessas ou isolados na construção de tubulações e vasos. A montagem do selo diafragma no instrumento de medição ocorre através da conexão direta, para altas temperaturas, ocorre através de um elemento de refrigeração ou através de um capilar flexível. Para este modelo, a WIKA oferece uma liga de aço especial que é utilizada principalmente na indústria de fertilizantes.
