Versão para alta temperatura até 450 °C [842 °F], com diafragma interno
Aplicações
- Para processos com temperaturas médias particularmente altas, de 360°C [680°F] a um máximo de 450°C [842°F]
- Adequado para meios gasosos ou líquidos corrosivos que não sejam altamente viscosos ou cristalizantes, e também em ambientes agressivos
- Indústria de processo
- Indústria de petróleo e gás, indústrias químicas e petroquímicas
Características especiais
- Diâmetros nominais padronizados disponíveis
- Quando materiais especiais são selecionados, todas as peças molhadas são feitas do material selecionado
- Versão com conexões de lavagem integradas disponíveis
Descrição
Selos diafragma são usados para a proteção dos instrumentos de medição de pressão em aplicações com meios difíceis. Em sistemas de selo diafragma, o diafragma do selo diafragma efetua a separação do instrumento e do meio.
A pressão é transmitida ao instrumento de medição através do fluido de preenchimento o qual está no interior do sistema de selo diafragma.
Para a implementação das diversas demandas de aplicação dos consumidores, existe uma ampla variedade de modelos, materiais e líquidos de preenchimento do sistema disponíveis.
Para obter mais informações técnicas sobre selo diafragma e sistemas de selos diafragma, consulte IN 00.06 “Aplicação, princípio de funcionamento, designs”.

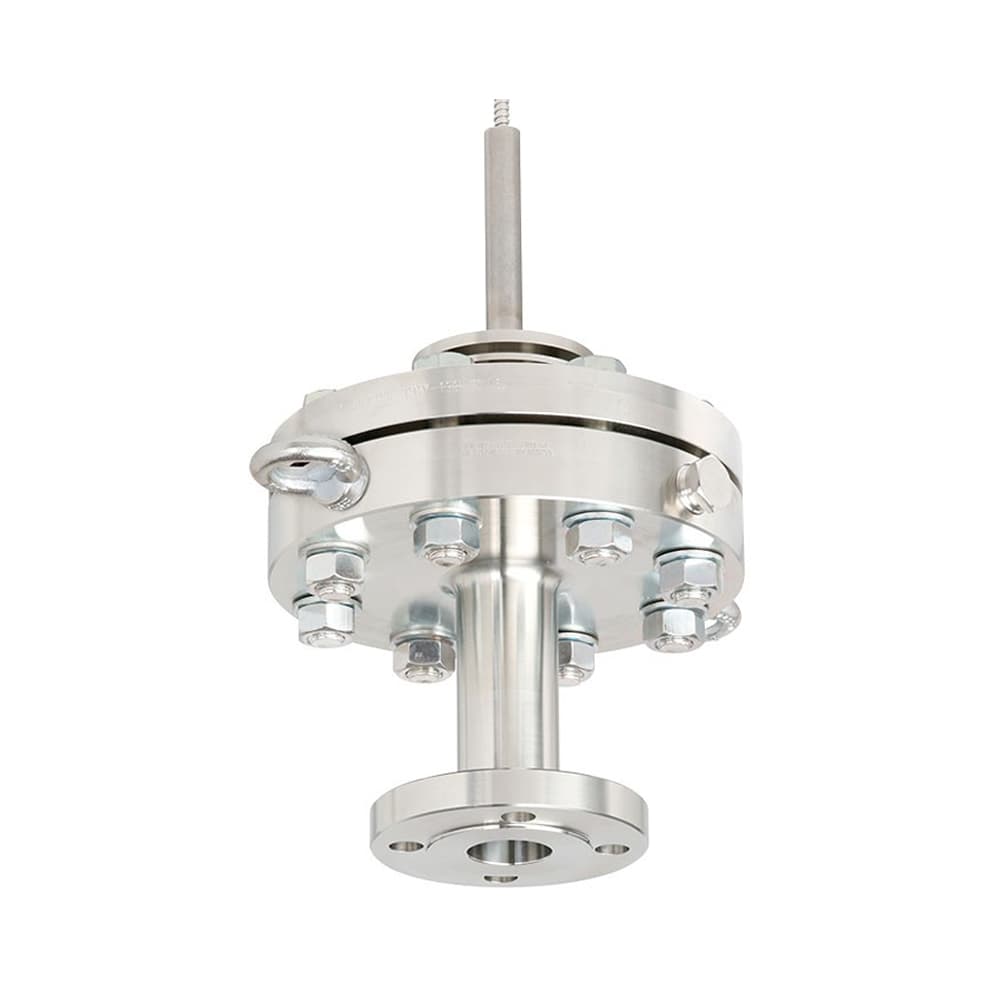

O modelo 990.45 é uma versão para alta temperatura que consiste no corpo superior e inferior de um selo diafragma. O corpo inferior do selo diafragma pode ser opcionalmente projetado com conexões de lavagem.
Esses componentes foram desenvolvidos explicitamente para aplicações com meios muito quentes. A conexão ao processo está disponível nas dimensões estabelecidas de acordo com os padrões usuais deste mercado.
A montagem do selo diafragma em um instrumento de medição geralmente é feita através de um capilar flexível.
