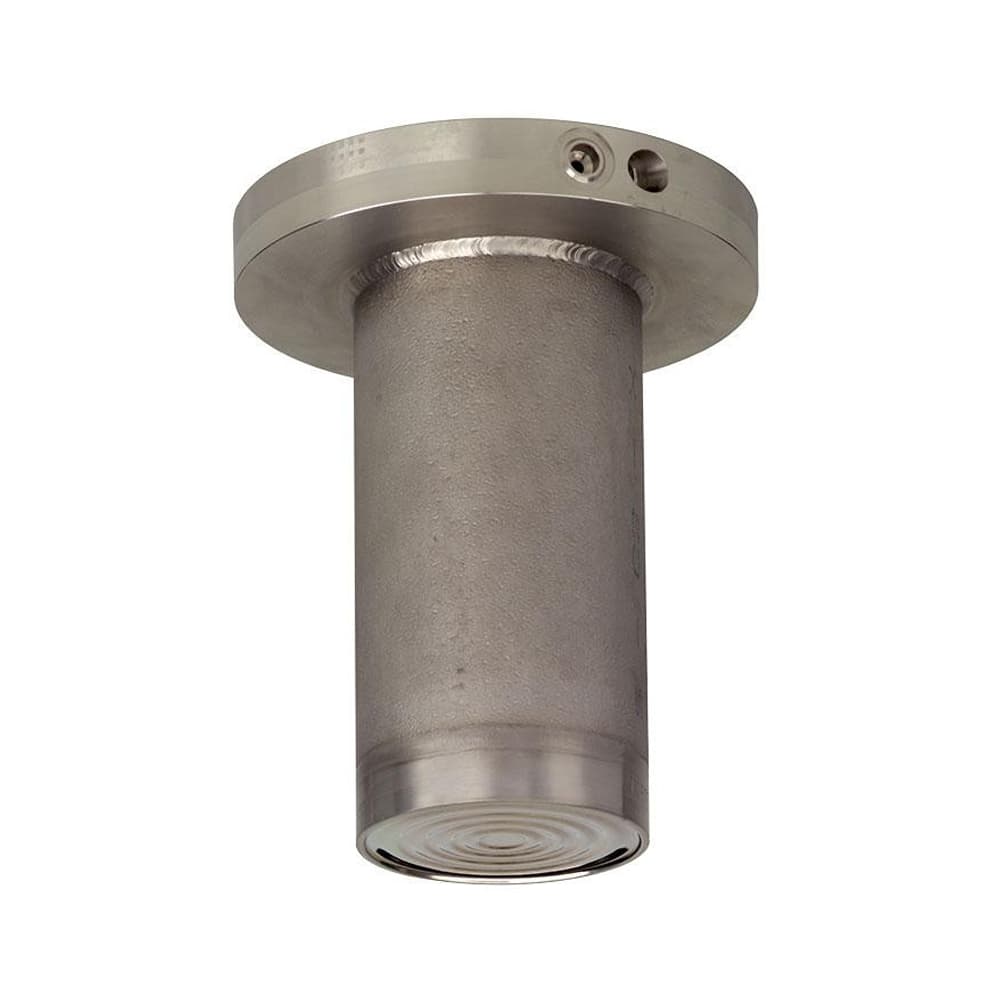

Tipo de célula com diafragma estendido
Aplicações
- Meios agressivos, altamente viscosos, cristalizantes ou com alta temperatura
- Indústria de processos químicos e petroquímicos
- Tubulações e vasos de paredes espessas ou isolados
- Aplicações em alta pressão
Características especiais
- Flange intermediário (célula de selos diafragma) com diafragma estendido
- Versões disponíveis para todos os padrões comuns e larguras nominais
- Quando materiais especiais são selecionados, todas as peças molhadas são feitas do material selecionado
Descrição
Selos diafragma são usados para a proteção dos instrumentos de medição de pressão em aplicações com meios difíceis. Em sistemas de selo diafragma, o diafragma do selo diafragma efetua a separação do instrumento e do meio. A pressão é transmitida ao instrumento de medição através do fluido de preenchimento o qual está no interior do sistema de selo diafragma.
Para a implementação de aplicações exigentes dos clientes, há uma ampla variedade de designs, materiais e fluidos de enchimento de sistemas disponíveis.
Para obter mais informações técnicas sobre selo diafragma e sistemas de selos diafragma, consulte IN 00.06 “Aplicação, princípio de funcionamento, designs”.
Juntamente com um flange cego, o selo diafragma modelo 990.35 está disponível para todos os flanges padrão comumente usados. Devido ao diafragma estendido, o selo diafragma pode ser usado em locais com paredes espessas ou isolados na construção de tubulações e vasos.
A montagem do selo diafragma no instrumento de medição ocorre através da conexão direta, para altas temperaturas, ocorre através de um elemento de refrigeração ou através de um capilar flexível.
Para a seleção de materiais a WIKA oferece uma variedade de soluções, nas quais a célula de selo diafragma, a extensão e as peças molhadas podem ser feitas de materiais idênticos ou diferentes. O diafragma e a extensão podem, alternativamente, ser revestidos.
