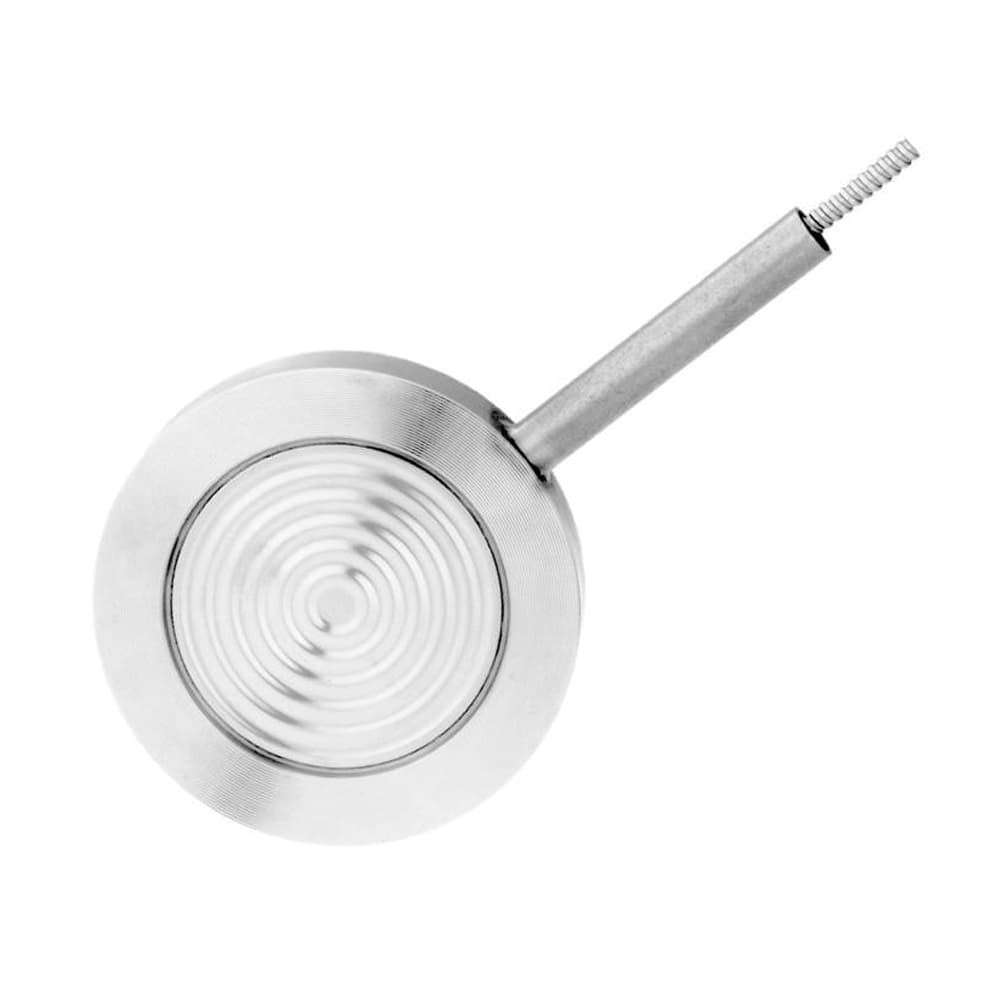

Selo tipo célula (sanduíche)
Aplicações
- Meios agressivos, altamente viscosos, cristalizantes ou com alta temperatura
- Indústria de processo
- Aplicações em alta pressão
Características especiais
- Tipo célula compacto
- Flange intermediário com diafragma faceado ao processo
- Diâmetros nominais padronizados disponíveis
- Ampla variedade de materiais e de combinações de materiais.
- Conexão ao instrumento por meio de adaptador radial
Especificações
Selos diafragma são usados para a proteção dos instrumentos de medição de pressão em aplicações com meios difíceis. Em sistemas de selo diafragma, o diafragma do selo diafragma efetua a separação do instrumento e do meio.
A pressão é transmitida ao instrumento de medição através do fluido de preenchimento o qual está no interior do sistema de selo diafragma. Para a implementação das diversas demandas de aplicação dos consumidores, existe uma ampla variedade de modelos, materiais e líquidos de preenchimento do sistema disponíveis. Para obter mais informações técnicas sobre os selos diafragma e sistemas de selos diafragma, consulte IN 00.06 “Aplicação, princípio de funcionamento, designs”.
O selo diafragma modelo 990.28 está disponível em várias dimensões seguindo os padrões deste mercado. A montagem do selo diafragma no instrumento de medição ocorre através da conexão direta, para altas temperaturas, ocorre através de um elemento de refrigeração ou através de um capilar flexível.
Para a seleção de materiais, a WIKA oferece uma variedade de soluções nas quais o selo diafragma e as partes molhadas podem ser produzidos com os mesmos materiais ou com materiais diferentes. O diafragma pode, alternativamente, ser revestido.
