Com diafragma interno
Aplicações
- Meios agressivos, altamente viscosos, cristalizantes ou com alta temperatura
- Indústria de processo
- Conexões de processo de flange pequeno
Características especiais
- Flange com diafragma interno todo soldado
- Design compacto
Descrição
Selos diafragma são usados para a proteção dos instrumentos de medição de pressão em aplicações com meios difíceis. Em sistemas de selo diafragma, o diafragma do selo diafragma efetua a separação do instrumento e do meio. A pressão é transmitida ao instrumento de medição através do fluido de preenchimento o qual está no interior do sistema de selo diafragma. Para a implementação de aplicações exigentes dos clientes, há uma ampla variedade de designs, materiais e fluidos de enchimento de sistemas disponíveis.
Para obter mais informações técnicas sobre selo diafragma e sistemas de selos diafragma, consulte IN 00.06 “Aplicação, princípio de funcionamento, designs”.

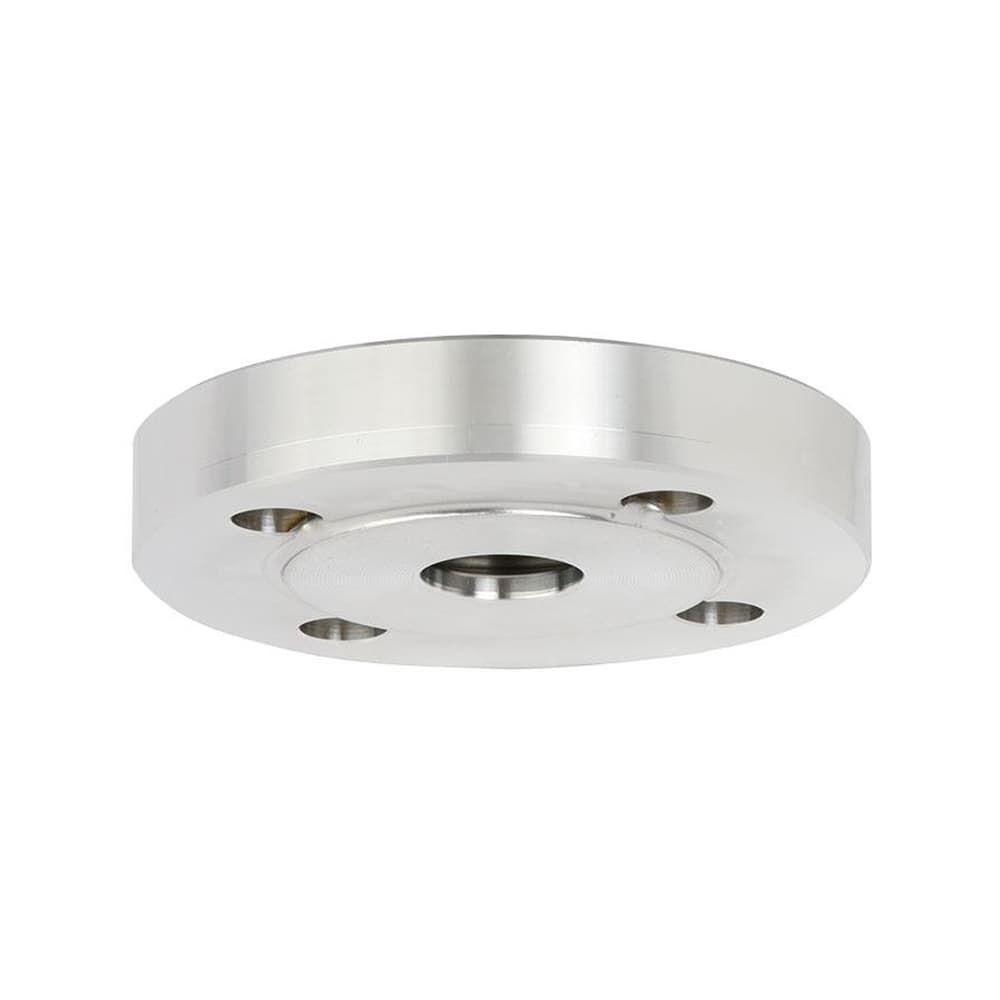

O selo diafragma modelo 990.26 é ideal para aplicações com pequenas conexões de processo. Devido ao diafragma interno podem ser alcançadas faixas de medição baixas. O grande diâmetro do diafragma provoca um menor desvio no instrumento de medição quando a temperatura muda. A montagem do selo diafragma no instrumento de medição ocorre através da conexão direta, para altas temperaturas, ocorre através de um elemento de refrigeração ou através de um capilar flexível.
Para a seleção de materiais a WIKA oferece uma variedade de soluções, nas quais o corpo superior do selo diafragma e as partes molhadas podem ser feitos de materiais idênticos ou diferentes. As partes molhadas podem, alternativamente, ser revestidas.
