Com diafragma interno, design roscado
Aplicações de amortecedores de manômetros
- Meios agressivos, contaminados ou quentes
- Indústrias químicas e petroquímicas
- Indústria de óleo e gás
Características especiais
- Flange com diafragma interno soldado
- Montagem em instrumentos de medição para baixas pressões, também para pressão diferencial
- Conexões de lavagem disponíveis opcionalmente
Descrição
Selos diafragma são usados para a proteção dos instrumentos de medição de pressão em aplicações com meios difíceis. Em sistemas de selo diafragma, o diafragma do selo diafragma efetua a separação do instrumento e do meio.
A pressão é transmitida ao instrumento de medição através do fluido de preenchimento o qual está no interior do sistema de selo diafragma.
Para a implementação de aplicações exigentes dos clientes, há uma ampla variedade de designs, materiais e fluidos de enchimento de sistemas disponíveis.
Para obter mais informações técnicas sobre vedações diafragma e sistemas de selos diafragma, consulte IN 00.06 “Aplicação, princípio de funcionamento, designs”.

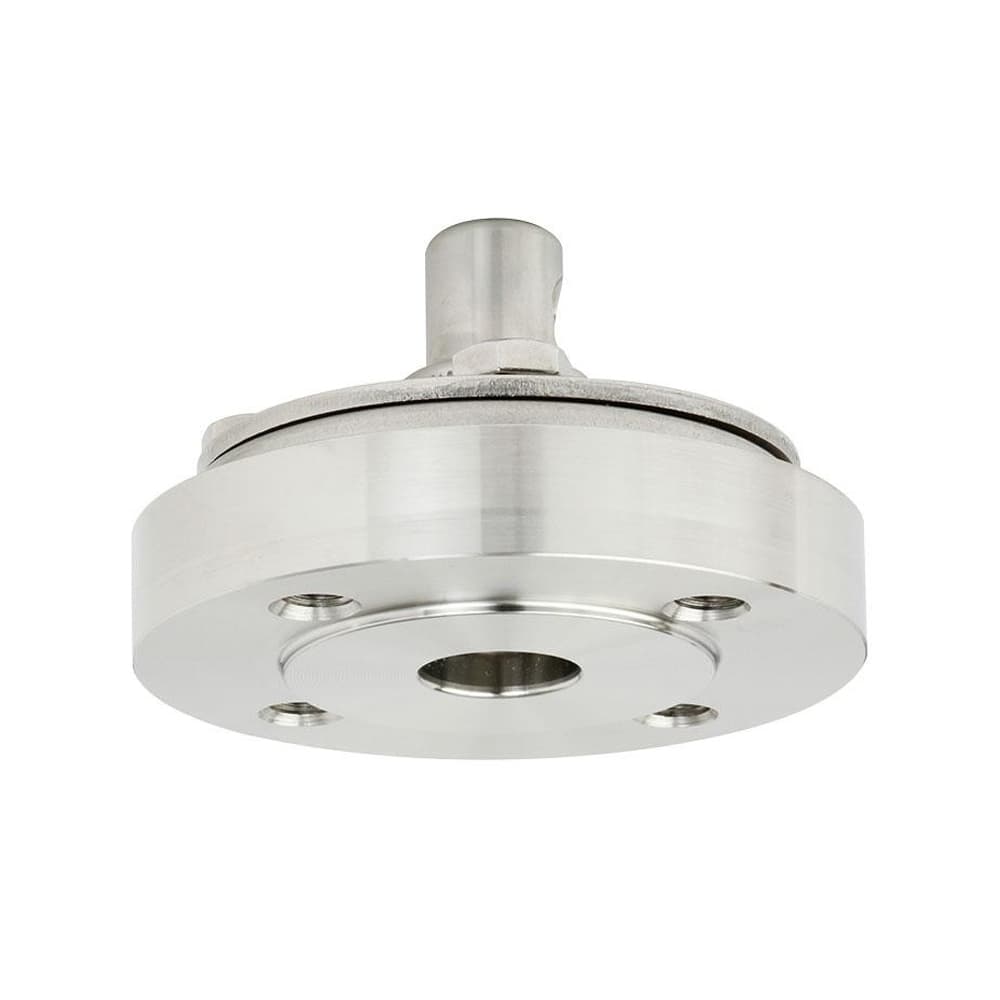

O selo diafragma modelo 990.12 é ideal para aplicações com pequenas conexões de processo.
Devido ao diafragma interno podem ser alcançadas faixas de medição baixas. O grande diâmetro do diafragma provoca um menor desvio no instrumento de medição quando a temperatura muda. Por meio de conexões de lavagem disponíveis opcionalmente, o lado do processo do flange pode ser limpo e lavado conforme necessário.
A montagem do selo diafragma no instrumento de medição pode ser feita através de uma conexão direta, para altas temperaturas através de um elemento de resfriamento ou através de um capilar flexível.
Para a seleção de materiais a WIKA oferece uma variedade de soluções, nas quais o corpo superior do selo diafragma e as partes molhadas podem ser feitos de materiais idênticos ou diferentes. As partes molhadas podem, alternativamente, ser revestidas.
