Projeto conforme DIN 43772 formulário 6, 7, 9
Aplicações
- Indústria química, tecnologia de processos, construção de aparelhos
- Para altas solicitações de processo
Características especiais
- Versão conforme DIN 43772
- Modelo TW50-H: Formulário 6
- Modelo TW50-I: Formulário 7
- Modelo TW50-J: Formulário 9
Descrição
Cada poço termométrico/tubo de proteção é um componente importante de qualquer local de medição de temperatura. Este é utilizado para separar o processo do ambiente ao redor, protegendo assim o meio ambiente e o pessoal operacional, e também substâncias agressivas, altas pressões e vazões no próprio sensor de temperatura, possibilitando assim a troca do instrumento durante a operação.
Baseado nas mais diversas aplicações, há uma vasta possibilidade de variações dos poços termométricos. A forma construtiva, material do poço e tipo de conexão ao processo são importantes critérios de especificação. Uma diferenciação básica pode ser feita entre poços termométricos/tubos de proteção rosqueados e soldados, e aqueles com conexões de flange.
Além disso, pode-se diferenciar entre tubos de proteção e poços termométricos. Os poços fabricados de tubo são construídos de um tubo que é fechado em uma das extremidades através do processo de solda. Os poços termométricos são fabricados a partir de barras sólidas.

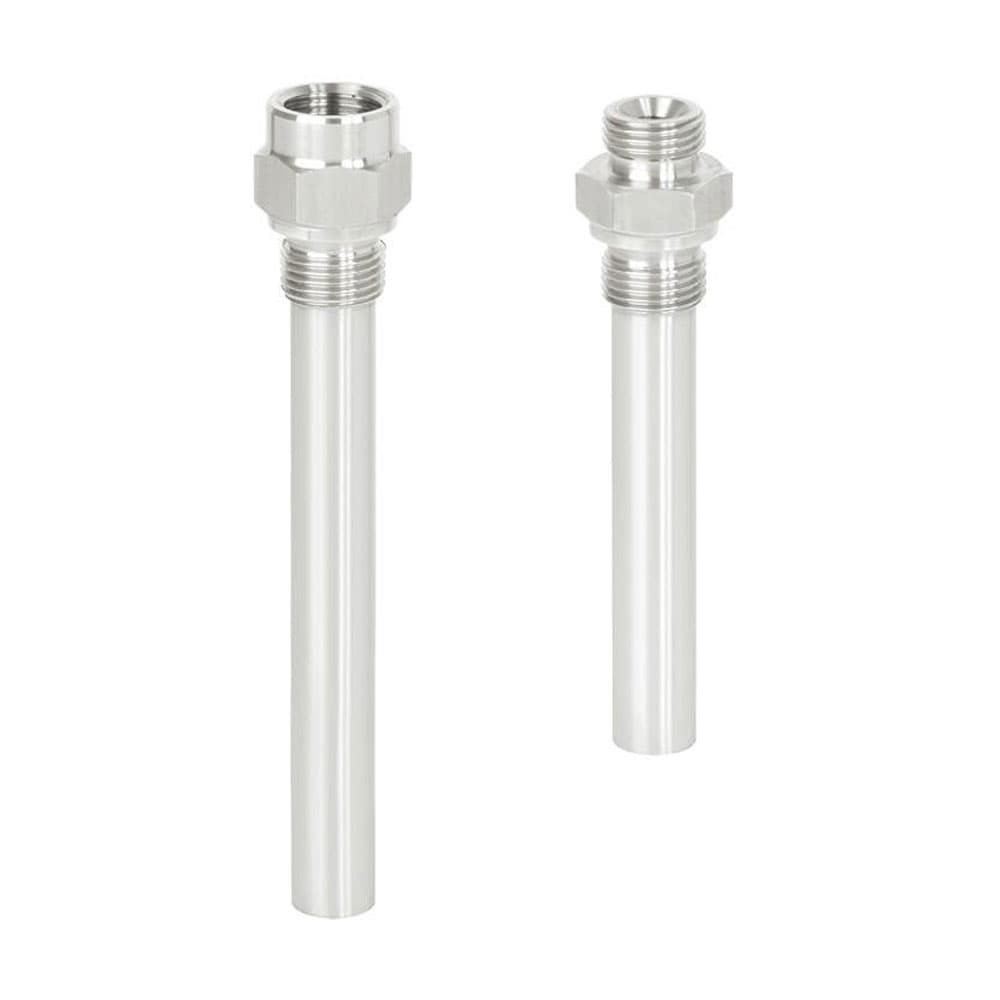

A série TW50 de poços termométricos rosqueados é adequada para uso com vários termômetros elétricos e mecânicos da WIKA.
Devido ao seu design conforme DIN 43772, esses poços termométricos para altas cargas de processo são adequados para uso na indústria química, tecnologia de processos e fabricação de equipamentos.
