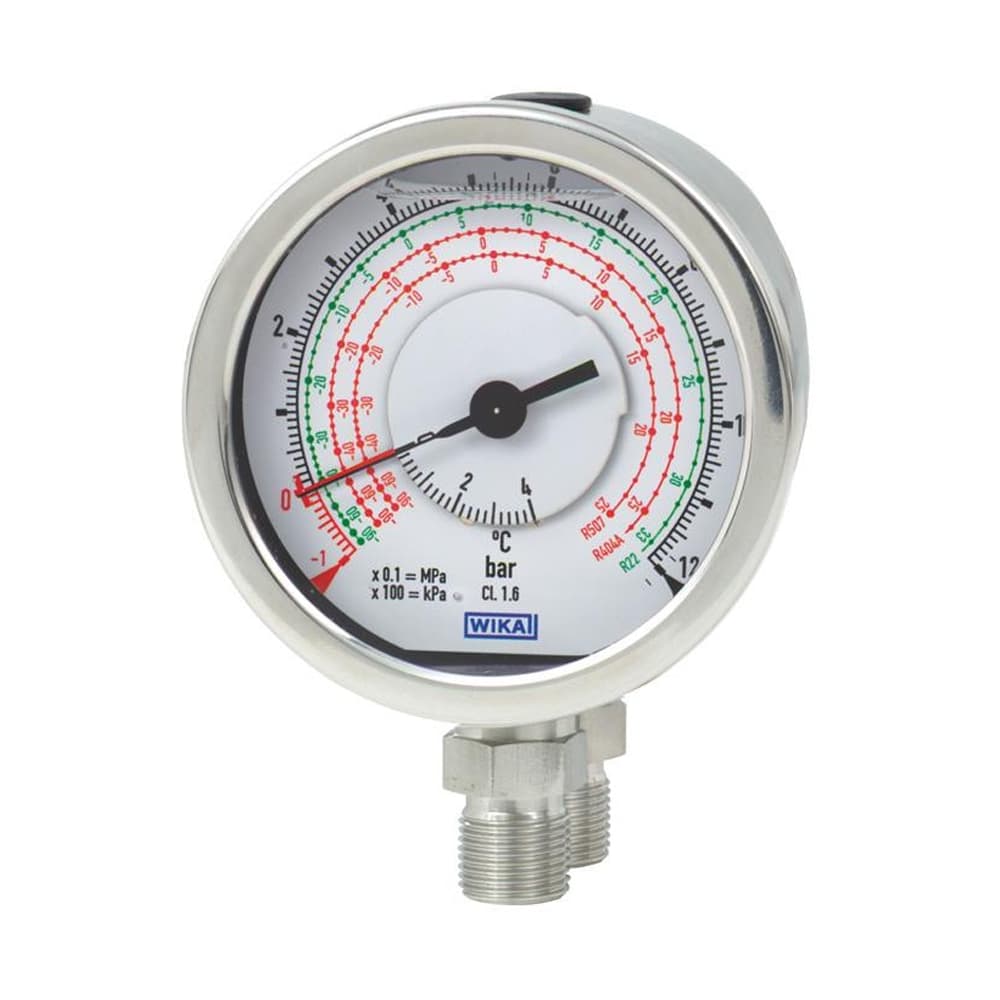

Para tecnologia de refrigeração, aço inoxidável, NS 80 e 100
Aplicações
- Medição de pressão diferencial ou de duas pressões diferentes aplicadas em instalações de refrigeração ou compressores
- Medição simultânea da pressão de vapor e da temperatura de vapor resultante
- Para meios agressivos gasosos e líquidos que não sejam altamente viscosos ou cristalizantes, também em ambientes agressivos
Características especiais
- Pressão diferencial com mostrador móvel
- Design opcional com escala duplex
- Com caixa cheia de líquido para amortecimento em aplicações com pulsações ou vibrações de pressão dinâmica elevada e para evitar condensação de água Modelo 733.18
- Escalas combinadas de pressão e temperatura como escalas duplex, triplas ou quádruplas para todos os refrigerantes comuns
Descrição
Projeto
Dois sistemas de medição independentes, entradas paralelas em linha
Tamanho nominal em mm
80, 100
Classe de precisão
1.6
Intervalos de escala
- 0 … 2,5 a 0 … 60 bar
- -1 … 0 … +25 bar
- -1 … 0 … +12 bar
- -1 … 0 … +30 bar
- -1 … 0 … +15 bar
- -1 … 0 … +35 bar
- -1 … 0 … +16 bar
- -1 … 0 … +40 bar
Outras faixas de escala sob consulta.
Para garantir uma boa legibilidade, a pressão diferencial não deve ser inferior a 1/6 do valor da escala completa.
Ao fazer o pedido, indique ambas as pressões:
a) pressão total máxima aplicada
b) pressão diferencial
Limitação de pressão
Estável: valor da escala completa
Flutuante: 0,9 x valor da escala completa
Curto tempo: 1,3 x valor da escala completa
Temperatura permitida
Ambiente: 0 … +60 °C
Médio: +100 °C no máximo
Efeito de temperatura
Quando a temperatura do sistema de medição se desvia da temperatura de referência (+20 °C):
máx. ±0,4 % / 10 K do valor da escala completa
