Para a indústria de processo, segurança contra sobrecarga de até 10 vezes, máx. 40 barras
Aplicações
- Para pontos de medição com sobrecarga aumentada
- Com caixa cheia de líquido adequada para altas cargas de pressão dinâmica e vibrações (modelo 433.50)
- Para meios gasosos, líquidos e agressivos, também em ambientes agressivos
- Com o flange de conexão aberto também adequado para meios contaminados e viscosos
- Indústria de processos: Química, petroquímica, usinas de energia, mineração, on-/offshore, tecnologia ambiental, construção de máquinas e construção de plantas em geral
Características especiais
- Caixa e partes molhadas de aço inoxidável
- Ampla escolha de materiais especiais
- Alta segurança contra sobrecarga até 10 vezes o valor da escala completa
- Rosca de conexão ao processo ou flange aberto
- Faixa de medição a partir de 0 … 16 mbar
Descrição
Os manômetros de diafragma são preferencialmente usados para faixas de baixa pressão. Através da grande superfície de trabalho do elemento diafragma circular e corrugado, pequenas faixas de pressão podem ser medidas de forma confiável.

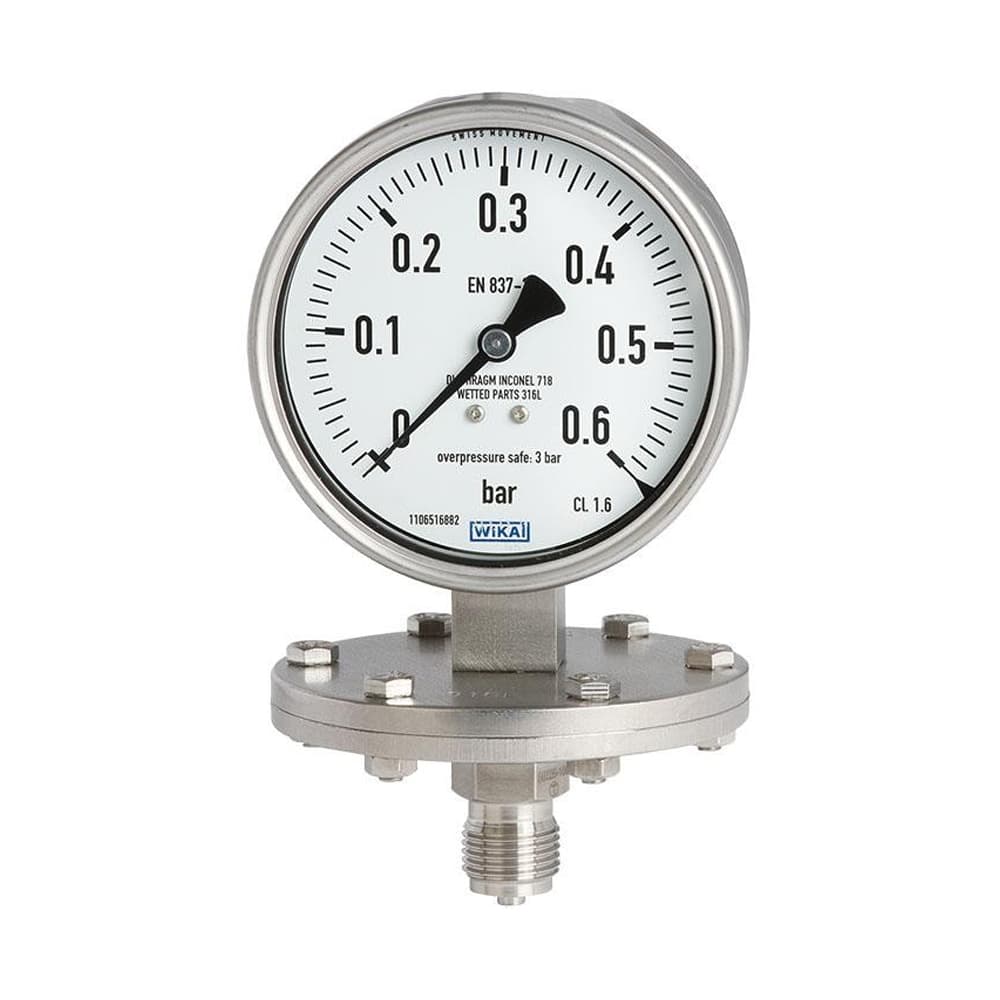

O manômetro de diafragma modelo 432.50 é fabricado de acordo com EN 837-3. O design de alta qualidade é particularmente adequado para aplicações na indústria química e petroquímica, indústria de petróleo e gás e engenharia de energia.
A caixa e as peças molhadas em aço inoxidável atendem aos altos requisitos de resistência contra meios agressivos. Para requisitos de resistência especialmente elevados, a câmara de pressão deste manômetro de diafragma pode ser projetada com uma ampla variedade de materiais especiais, como PTFE, tântalo ou Hastelloy.
Para a medição de meios altamente viscosos, cristalizantes ou contaminados, recomenda-se a utilização de um flange de conexão aberto. O flange de conexão aberto tem a vantagem sobre uma conexão roscada de que a porta de pressão não pode ficar bloqueada. Com um furo de lavagem adicional no flange de conexão aberto, a câmara de pressão pode ser facilmente limpa.
Os sistemas de medição com elementos de diafragma, devido ao seu design, oferecem uma boa proteção contra sobrepressão, uma vez que o diafragma pode apoiar-se contra o flange superior. Como padrão, o manômetro de diafragma modelo 432.50 já possui segurança contra sobrecarga de 5 vezes o valor da escala completa. Versões com maior segurança contra sobrecarga podem ser realizadas.
