Versão para serviço pesado, enchimento de caixa, NS 63 [2 ½”], 80 [3″] e 100 [4″]
Aplicações
- Para locais de medição com altas cargas de pressão dinâmica ou vibrações
- Para meios gasosos e líquidos que não são altamente viscosos ou cristalizantes e não atacam peças de liga de cobre
- Industria de mineração
- Hidráulica
- Construção naval
Características especiais
- Resistente a vibrações e choques
- Design especialmente robusto
- NS 63 [2 ½”] e 100 [4″] com aprovação DNV GL
- Faixas de medição de 0 … 0,6 a 0 … 1.000 bar [0 … 10 a 0 … 15.000 psi]
Descrição

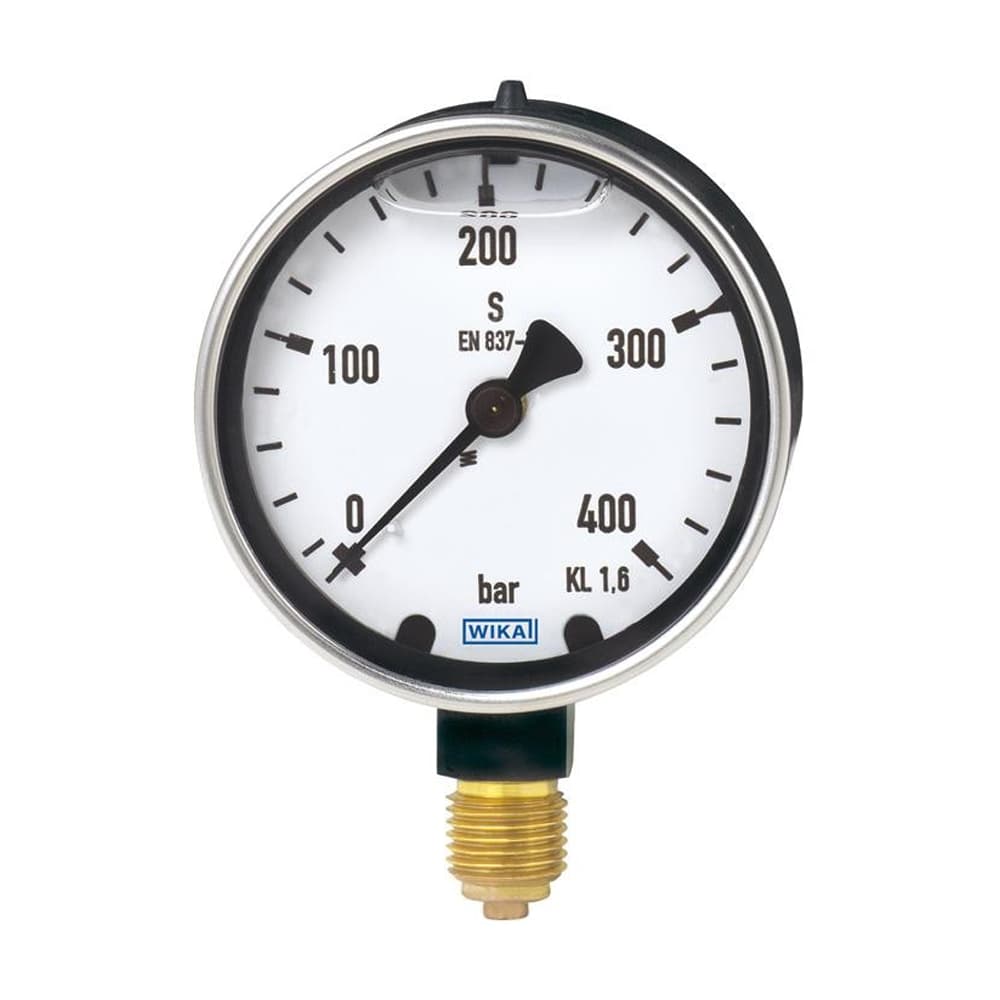

O manômetro com tubo Bourdon modelo 213.40 cheio de líquido é construído com uma caixa de latão forjado e peças molhadas de liga de cobre.
As faixas de escala de 0 … 0,6 a 0 … 1.000 bar [0 … 10 a 0 … 15.000 psi] garantem as faixas de medição necessárias para uma ampla variedade de aplicações.
Devido ao fluido de enchimento da caixa, o elemento de medição e o movimento são amortecidos de forma eficiente. Portanto, estes instrumentos são particularmente adequados para medir locais com cargas dinâmicas elevadas, como ciclos de carga rápidos ou vibrações.
A WIKA fabrica e qualifica o manômetro de acordo com as normas EN 837-1 e ASME B40,100. Como função de segurança, este instrumento possui um dispositivo de sopro com tampão de sopro na parte superior da caixa. Em caso de falha, a sobrepressão pode escapar para lá.
