Para medição de nível em meios líquidos
Aplicações
- Indústrias químicas, petroquímicas, de gás natural e offshore
- Construção naval, construção de máquinas
- Equipamento de geração de energia, usina
- Indústrias farmacêuticas, alimentícias e de bebidas, tratamento de água de processo e água potável
Características especiais
- Produção específica de processo e procedimento
- Limites de operação:
- Temperatura operacional: T = -60 … +300 °C
- Pressão operacional: P = Vácuo até 40 bar
- Grande variedade de diferentes conexões de processo
- Montagem de sensores de nível e interruptores magnéticos possíveis como opção
- Versões protegidas contra explosão
Descrição

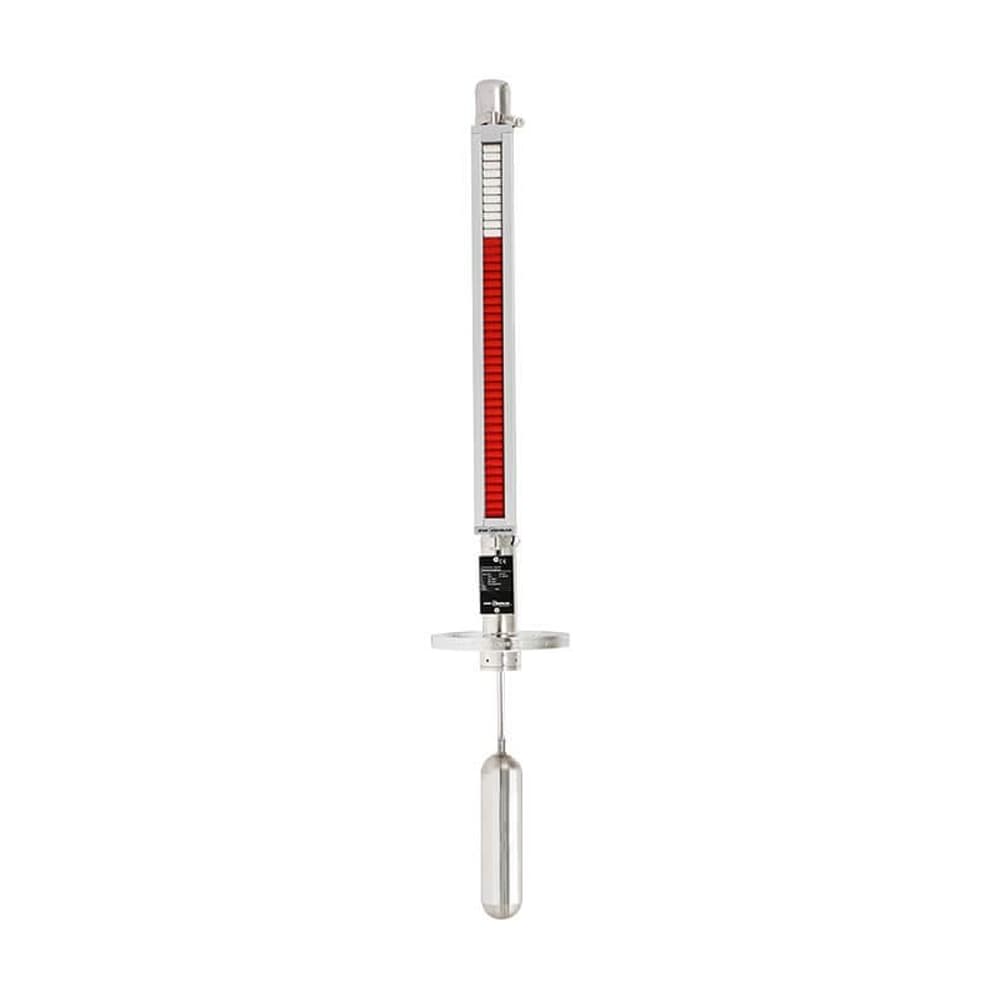

O indicador de nível montado no topo modelo UTN consiste em uma câmara de medição, um flutuador com haste guia e um sistema magnético. A montagem no recipiente é feita através de conexões de processo apropriadas (flange, rosca) O sistema magnético permanente, que é conectado a bóia através de uma haste guia, transmite o nível de líquido medido no recipiente pela bóia, sem contato, para o display magnético montado na parte externa da câmara de medição.
Neste display magnético existem rolos de plástico vermelho/branco ou abas de aço inoxidável com barras magnéticas instaladas em intervalos de 10 mm. Os rolos magnéticos ou abas são girados 180° através das paredes da câmara de medição. Para um nível crescente do branco ao vermelho; para um nível decrescente do vermelho para o branco. Assim, o display magnético indica o nível de uma embarcação como uma coluna vermelha, sem fonte de alimentação.
