Aplicações
- Gerador de pulsos para rotação, curso do pistão e contagem de medidores
- Monitoramento de funcionamento e parada para máquinas
- Amplitude de monitoramento de vibração para centrífugas
- Controle de máquinas-ferramentas e também de máquinas têxteis e de impressão
- Balanças de enchimento, transportadores de ressonância e peneiras
Características especiais
- Os contatos magnéticos funcionam corretamente sob influências ambientais extremas, por ex. sujeira, umidade, gases, poeira, lascas, etc.
- Ponto de comutação estável, precisão de reprodução de 0,01 mm
- O contato Reed pode ser acionado em diversas direções
- Pode ser montado em qualquer orientação
- Podem ser acionadas sem tensão, as variantes biestáveis podem economizar sinais e são particularmente adequadas para comprimentos de curso extremamente longos
Descrição

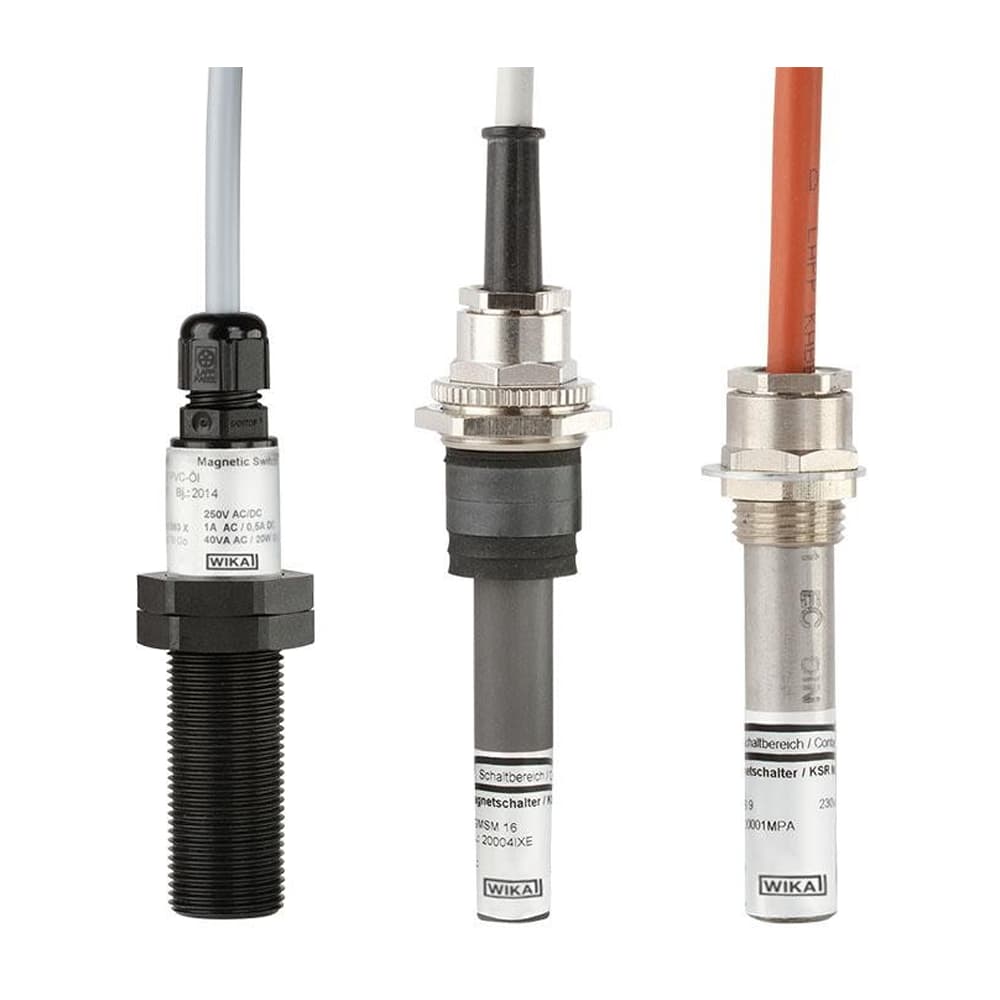

O contato magnética é composta por pinos de contato planos, hermeticamente fechados em um tubo de vidro preenchido com gás inerte (contato reed). Ao aproximar um ímã permanente, as extremidades dos pinos de contato sobrepostos se atraem e entram em contato. Após a remoção do íman permanente, os pinos de contacto desmagnetizam-se imediatamente e regressam à sua posição de repouso.
O entreferro entre as extremidades dos pinos de contato é de apenas 0,2…0,3 mm e, para os pinos de contato, a massa a ser movida e sua força de mola são muito pequenas. Assim,o contato magnético comuta quase sem inércia e pode ser considerada um “componente quase eletrônico”.
Estes contatos magnéticos econômicos e particularmente fáceis de instalar são perfeitamente adequados para a automação de processos e como indicadores de posição para cursores, abas e válvulas.
A confiabilidade destes contatos compactos é garantida pela sua longa vida útil elétrica. Como os contatos magnéticos consistem principalmente em apenas um componente, eles são particularmente seguros em operação. Além disso, são possíveis versões especiais para temperaturas extremas de -200 … +200°C.
