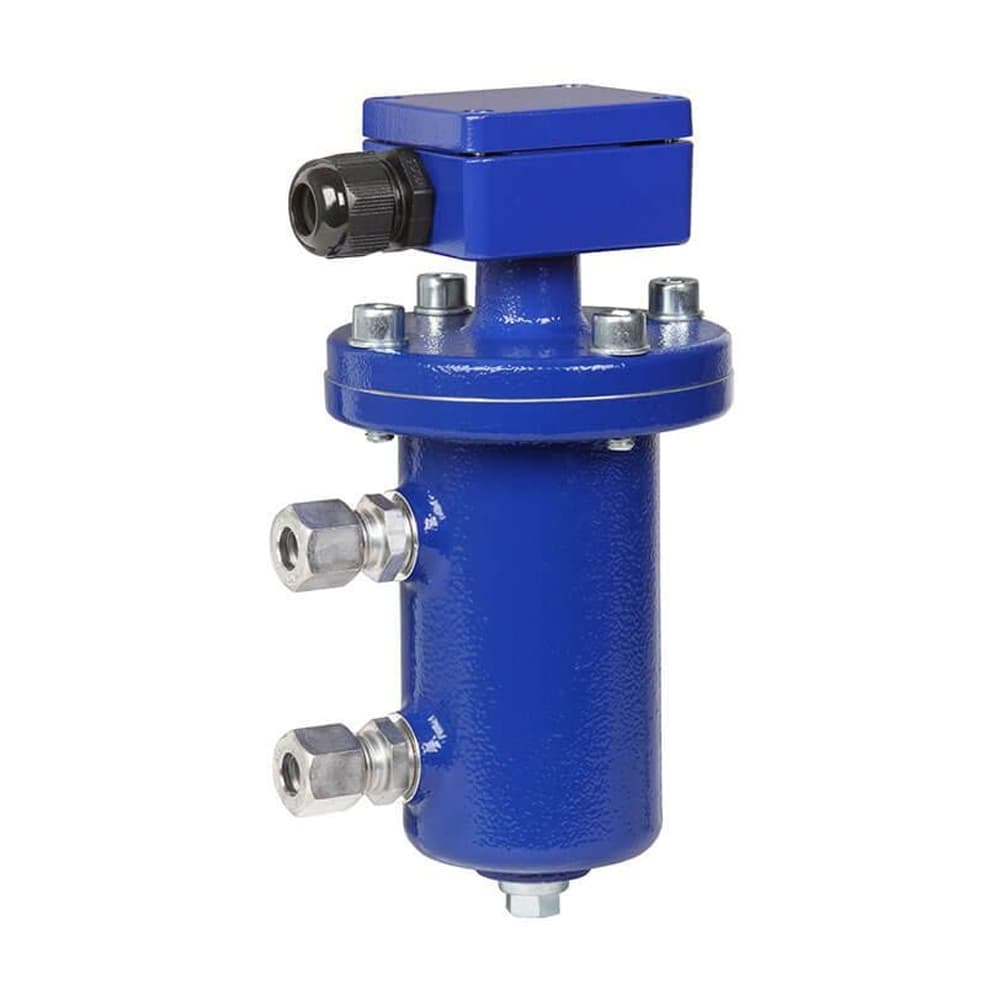

Para a indústria de processo, em câmara externa montada lateralmente
Aplicações
- Montagem em motores, tanques, embarcações ou invólucros, onde, por falta de espaço, a instalação dentro deles não seja possível
- Use para níveis de líquidos turbulentos, como em tanques de óleo em grandes motores, caixas de velocidades, etc.
- Controle de bomba e nível e monitoramento de enchimentos distintos níveis
- Indústria química, petroquímica, gás natural, offshore, construção naval, construção de máquinas, equipamentos de geração de energia, usinas de energia
- Tratamento de água de processo e água potável
Características especiais
- Posição do contato livremente selecionável através da fixação da bóia mudar no nível necessário
- Grande gama de aplicações devido ao simples e comprovado princípio funcional
- Para condições operacionais adversas, longa vida útil
- Limites de operação:
- Temperatura operacional: T = -30 … +150 °C
- Pressão de operação: P = Vácuo até 40 bar
- Limite de densidade: ρ ≥ 600 kg/m3
Descrição
Em uma câmara externa (câmara de bypass), uma bóia com ímã permanente se move sobre um tubo guia em relação ao nível do líquido, seguindo o princípio dos vasos comunicantes. Dentro do tubo guia é instalado um contato reed (contato de gás inerte), que é energizado, através das paredes não magnéticas da bóia e do tubo guia, pela aproximação do ímã da bóia. Ao utilizar um ímã e um contato reed, a operação de comutação é sem contato, livre de desgaste e não necessita de fonte de alimentação. Os contatos do chave de nível são livres de potencial.
As funções de comutação referem-se sempre a um nível de líquido crescente.
A chave de nível é simples de montar e não requer manutenção, portanto os custos de montagem, comissionamento e operação são baixos.
